Equipaggiamento per la rimozione dei pannelli di PCB ad alta velocità e a bassa tensione HS-300 per lunghezza di taglio da 5 a 360 mm

Equipaggiamento per la rimozione dei pannelli di PCB ad alta velocità e a bassa tensione HS-300 per lunghezza di taglio da 5 a 360 mm

Introduzione:

Questa macchina per la separazione di PCB (HS-300) è il separatore di PCB in movimento con lame, utilizzando un design di lame circolare superiore e lineare verso il basso,prima di tagliare, metti la scanalatura in V sulla lama lineare,la lama circolare superiore si muove per finire di lanciare, lo stress della forza è relativamente basso, la tavola non ha bisogno di muoversi proteggerà i componenti sulla tavola, evitare danni.

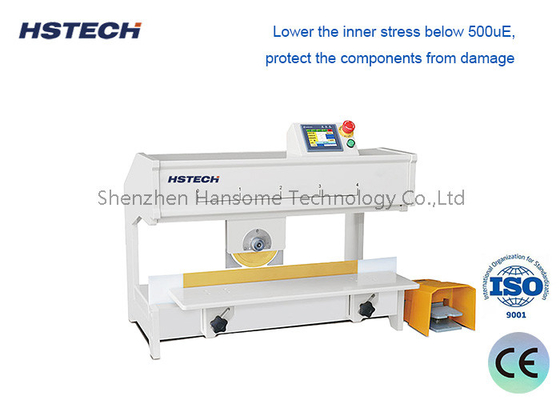

Disegno ibrido elettrico, taglio con taglio a fresatura, particolarmente adatto per la taglio di lamiere sottili SMD di precisione,schede di circuiti di alluminio 2. lavoro di tipo ghigliottina, adatto per PCB di vario spessore.Ridurre lo stress interno generato durante il taglio a meno di 180 μST per evitare crepe di stagno e prevenire danni alle parti di precisione.4 Il bordo della scanalatura in V e le parti possono essere tagliate La larghezza massima è di 0,3 mm e l'altezza di 60 mm5.

Classificazione delle macchine per il disegno delle schede PCB:

1. macchina di divisione a taglio,

2. macchina di divisione per stampaggio,

3. macchine di taglio a fresatura,

4. macchina di divisione laser, 5. macchina di divisione tipo ghigliottina.

Caratteristiche:

1, Questa macchina può essere utilizzata per tagliare tutti i tipi di tavole con v-slot.

2, design della lama durevole, la lama può essere modellata almeno due volte.

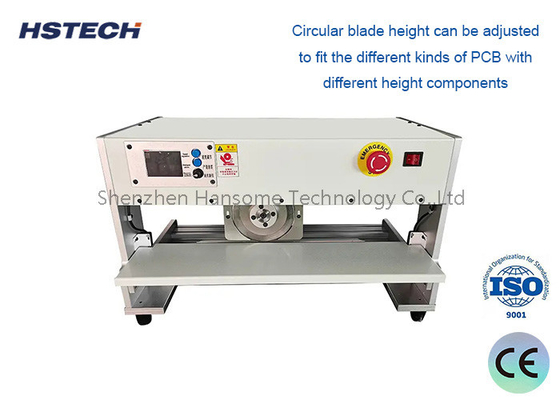

3, l'altezza della lama circolare può essere regolata per adattarsi ai diversi tipi di PCB con componenti di altezza diversa.

4, movimento della lama, relativamente bassa tensione di forza, controllo del motore singolo della lama, facile e comodo.

5, con funzione di induzione, la macchina interrompe il funzionamento se l'operatore tocca lo spazio di movimento del balde.

6, Sicurezza, con doppio dispositivo protettivo, non c'è bisogno di preoccuparsi del problema della sicurezza di produzione.

7, durevole, utilizzando lama di materiale di alta qualità

Confronto di vantaggi e svantaggi

1. La macchina per la decorazione a coltello Vantaggi: basso costo Svantaggi: può eseguire solo la decorazione lineare.

2. macchina di ripartizione della piastra di stampaggio Vantaggi: basso costo di investimento iniziale e velocità rapida Svantaggi: poiché sono richieste tavole speciali e stampi speciali, i costi successivi sono elevati.

3. macchina di taglio di piastre di tipo fresante vantaggi: può dividere le piastre in qualsiasi forma, con una tensione molto bassa e senza sbavature sul bordo del taglio. svantaggi: grande costo iniziale.

4. Vantaggi della macchina di taglio laser: ha anche i vantaggi della macchina di taglio di tipo taglio fresante, e può micro-slit PCB senza stress. Svantaggi: La macchina è costosa.

5. macchina di taglio di piastre di tipo ghigliottina Vantaggi: puramente pneumatica (comunemente utilizzata in fabbrica a pressione d'aria), di piccole dimensioni (tipo desktop), di grande potenza,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm, e altamente conveniente.

Specificità:

Dettaglio
