| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-2000S |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio in cartone |
| Tempi di consegna: | 3-5 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 serie a settimana |
| Nome del prodotto: | HSTECH | Applicazione: | SMT/FPC/PCB,assemblaggio |
|---|---|---|---|
| Qualità: | Testato al 100% | Garanzia: | 1 anno |
| Materiale del blocco di isolamento termico: | SBIRCIATA | Metodo di misurazione della temperatura: | 0-40℃ |
| Pressione dell' aria nella siringa: | 0~20Kpa |

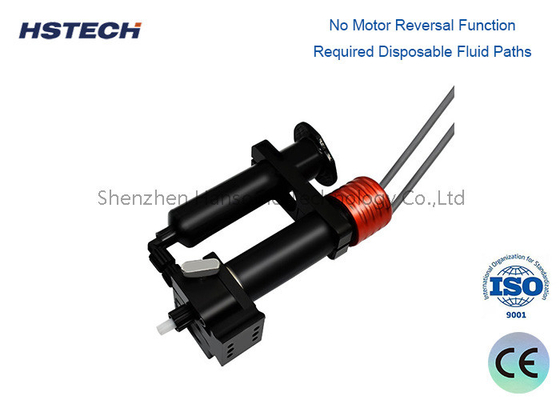

Valvola di distribuzione: 6/8/16 passo percorso materiale usa e getta con facile manutenzione
Introduzione alla macchina
La valvola a vite e' la nostra valvola di distribuzione DMP (Disposable Material Path) sviluppata da noi e brevettata.
1.Include viti di alimentazione usa e getta per una facile manutenzione e il canale di alimentazione usa e getta consente alla valvola di mantenere la sua precisione di somministrazione per un periodo di tempo più lungo.
2. La valvola DMP più porta a catena può essere aperto facilmente, facile da rimuovere il canale di alimentazione usa e getta, anche nella linea di produzione può essere sostituito in un momento molto difficile,non è necessario pulire o rinnovare la valvola, non pregiudica il normale funzionamento.
3C'è una funzione di riscaldamento, nell'uso di colla di viscosità superiore, il riscaldamento farà fluire la colla meglio, più stabile fuori dalla colla.

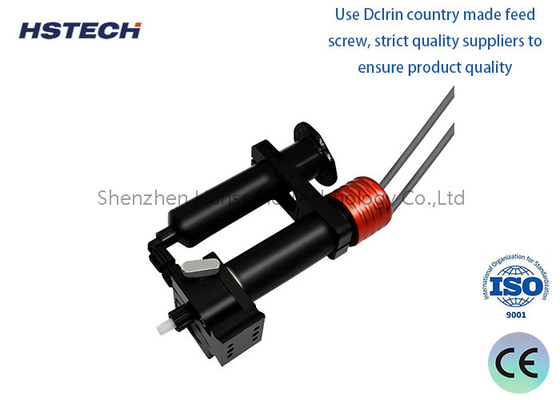

4. Utilizzare Dclrin paese fatto vite di alimentazione, fornitori di qualità rigorosa per garantire la qualità del prodotto.
5Rispetto alle valvole ordinarie, riducendo l'accumulo di liquido nel corpo della valvola per ridurre l'usura del motore, in modo che la durata della valvola sia notevolmente aumentata.
6. Le valvole della serie HS-2000S sono disponibili in tre dimensioni di passo: 6, 8 e 16. Per maggiori dettagli, si rimanda alla tabella di esempio a destra.
7Equipaggiato con un controller speciale, è possibile regolare liberamente il ciclo di punzonatura o la modalità di disegno di linea, nonché il tempo di aspirazione.
Specificità
| Modello | HS-2000S | HS-2000R |
| Dimensione di aspetto (L*W*H) | Appendici disegni | Appendici disegni |
| Peso | 350 g | 350 g |
| Materiale del corpo della valvola | Acciaio inossidabile/alluminio/compositi resistenti alla corrosione | Acciaio inossidabile/alluminio/compositi resistenti alla corrosione |
| Innesco del fluido | Siringa di accesso standard | Luer Lock femmina 1/4PNPT femmina |
| Sgombero del liquido | Tenere qualsiasi ago | Chiusura Luer maschio Luer conico e cappuccio |
| Apri la porta. | / | A destra 10-32 UNF |
| Fitture per cilindri | 5CC/10CC/30CC/50CC/300CC | / |
| Intervallo di tensione di ingresso | 4-24V DC 70 Psi (4,8 bar) |
4-24V DC 70 Psi (4,8 bar)
|
| Pressione massima del fluido | 0.1Mpa-8Mpa |
30 Psi (± 2,07 bar) 100 Psi (± 6,9 bar)
|
| Frequenza di funzionamento | Il più veloce 2 secondi 3 punti, la linea retta più veloce 50MM / sec |
300+ volte/minuto 400+ volte/minuto |
| Porti di installazione | / | 1 pollice/25,4 mm canale 10-32 UNF |
| Fori di montaggio | 20*20 fori, si rimanda ai disegni per i dettagli | / |
| Intervallo di viscosità | 1000CPS-500000cps | 30K-1300Kcps |
| Specifica della vite | HS-P6 Pitch 4MM-Materiale di plastica importato | Vattone in acciaio di tungsteno, passo 6 mm |
| Specifica della vite | HS-P8 Pitch 3MM-Materiale di plastica importato | / |
| Specifica della vite | HS-P16 Pitch 1MM-Materiale plastico importato | / |
| Specifica della vite | HS-P6-WG Pitch 4MM-Materiale in acciaio di tungsteno resistente all'usura | / |
| Specifica della vite | HS-P8-WG Pitch 3MM-materiale in acciaio di tungsteno resistente all'usura | / |
| Specifica della vite | HS-P16-WG Pitch 1MM acciaio di tungsteno resistente all'usura | / |
| Vita della vite in plastica | La pasta di saldatura può essere utilizzata per 2-3 mesi sulla base di una giornata lavorativa di 10 ore | / |
| Vita della vite in acciaio di tungsteno | La pasta di saldatura può essere utilizzata per 10-24 mesi in base a 10 ore di lavoro al giorno | / |
| Colla inadatta | 900CPS, colla a seccazione rapida a bassa viscosità o inferiore | / |
| Metodo di alimentazione inadeguato | Barrique a pressione | / |
| Precisione di distribuzione | 5% (a seconda della colla effettiva) con errore di particelle elevato | / |
| Valvola di pulizia | Basta usare un panno per pulire il test, può anche essere pulito con acqua Tena | / |
Caratteristiche
1- Nessuna funzione di inversione del motore.
2Nessuna pulizia necessaria per il fluido Delrin compatibile con i raggi UV.
3Opzione di collare a punta rotabile per punte curve/oval.
Applicazioni tipiche
1- posizionamento di perline di pasta di saldatura in lamine di celle solari.
2Disponibilità di piccole quantità di depositi SMA nella produzione di PCBA.
3- Distribuzione di adesivo strutturale su PCBA flessibili.
Applicazioni industriali
Pasta di saldatura, colla rossa, silicone, alta viscosità, fluidi ad alto flusso, riempitivi.
