Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-CU390 |
Quantità di ordine minimo: | 1SET |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco in legno |
Tempi di consegna: | 15~20 giorni del lavoro |
Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 200 set al mese |
Nome del prodotto: | scaricatore della rivista del PWB da 90 gradi | Fornitore di alimentazione: | AC110V/220V,50/60Hz |
---|---|---|---|
Pressione dell'aria: | 4-6 bar | Dimensione del PCB: | 50*50~530*460mm |
Selezione del tono: | 10-40 mm | velocità del trasportatore: | 0.5-20M/min o su misura |
Cinghia di trasporto: | Cinghia di trasporto nera | Garanzia: | 1 anno |

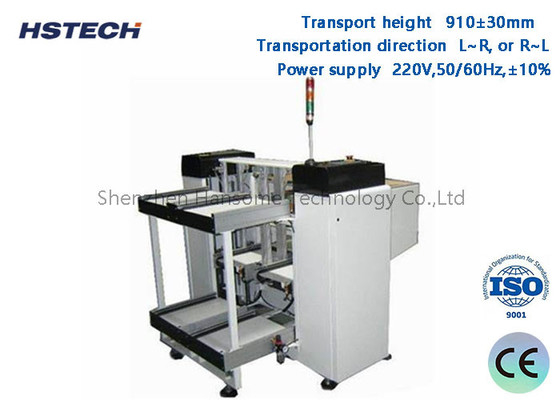

SMT Production 90 Degree PCB Magazine Unloader LED Button Control MD Report
Caratteristiche
1, discarica di PCB a 90 gradi ad angolo retto, risparmia la lunghezza di produzione SMT.
2, utilizzando più magazzini, che non influenzeranno la produzione in tutta la capacità.
3, modalità di controllo del pulsante LED con display luminoso 3Lor.
4, spessore 1,3 mm, diametro 3 mm, cintura ESD a bordo piatto.
5, struttura della macchina in acciaio inossidabile e profilo in alluminio, stabile e facile da mantenere.
6Controllo PLC.
7, regolazione della larghezza liscia e parallela con manopola manuale.
8, 3 magazzini di capacità: 1 in alto + 2 in basso.
Specificità
Nome del prodotto | Discaricatore di cartone per PCB a 90 gradi |
Altezza di trasporto | 910±30 mm |
Direzione del trasporto | L~R, o R~L |
Operazione | Operazione frontale |
Lato fisso del binario | Lato anteriore |
Fornitore di alimentazione | 220V,50/60Hz,± 10% |
Pressione dell'aria | 4-6bar |
Spessore del PCB | Min 0,4 mm |
Quantità di magazzino | Lato superiore: 1 pc, lato inferiore: 1 pc |
Velocità del trasportatore | 0.5-20M/min o su misura |
Segnale | SMEMA |
Modello | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Lunghezza efficiente del PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Dimensione della macchina | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
Dimensione del magazzino | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Peso | 140 kg | 200 kg | 260 kg | 30 |
Applicazione

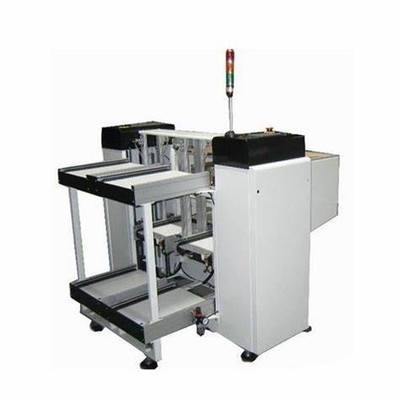

Questo apparecchio è un scaricatore di cartucce per PCB a 90 gradi per la linea di produzione SMT, utilizzato per la raccolta automatica di PCB in direzione di angolo retto a 90 gradi per risparmiare la lunghezza della linea SMT,la macchina è dotata di una spinta appositamente progettata in grado di spingere i PCB dal binario di trasporto verso le scaffalature dei magazzini.
Riguardo all'imballaggio
