| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-ST400 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno, con schiuma |
| Tempi di consegna: | 7~9 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 set al mese |
| Nome del prodotto: | Impilatore del PWB | Altro nome: | Scaricatore del bordo nudo |
|---|---|---|---|
| Fornitore di alimentazione: | AC110V/220V, monofase | Programma: | PLC |
| Marca dello SpA: | Panasonic | Pressione dell'aria: | 0.6Mpa |
| Spessore del PCB: | 0.6~4.0mm | Garanzia: | 1 anno |

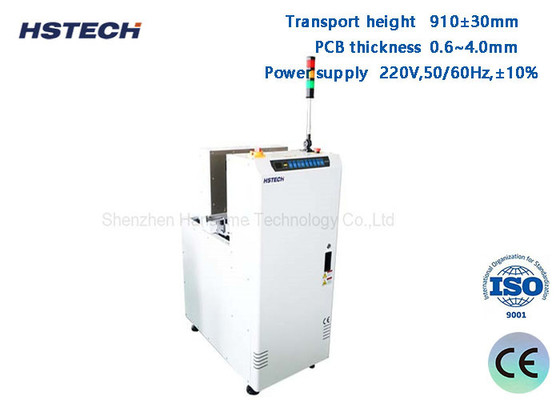

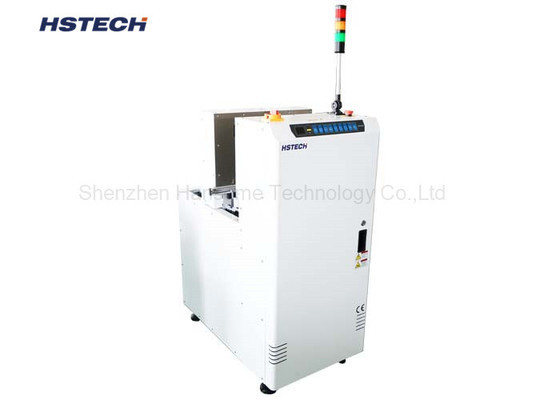

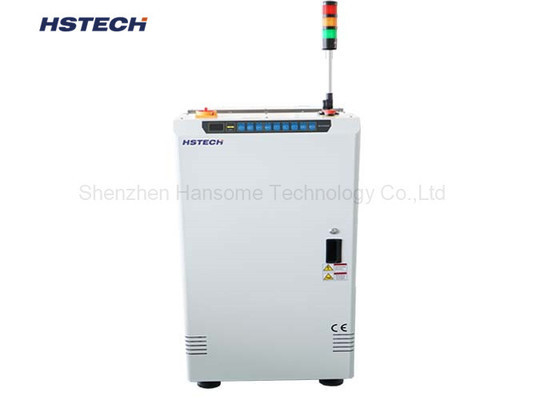

Regolazione della larghezza Panasonic PLC CE Listed PCB Stacker Machine Bare Board Unloader
Applicazione
Questa macchina viene utilizzata per scaricare/raccogliere PCB nudi dalla linea di produzione SMT dopo la marcatura laser.
Caratteristiche
1Controllo del programma PLC.
2Un semplice e tradizionale pulsante LED.
3Connessione di segnale SMEMA.
4, regolazione manuale dello spessore del PCB.
5, regolazione manuale della larghezza del PCB.
6, display a LED dello stato della luce.
7, struttura in alluminio, design di fondo pesante per evitare spostamenti.
8, modalità di pass-through fornita.
9Ci sono voluti solo 10 secondi per cambiare linea di prodotti.
10Caricamento ininterrotto.
11, cintura di trasporto ESD.
12, Display di errore auto-programmato della macchina,diversi errori hanno un codice diverso,ogni codice ha un'istruzione di manutenzione pertinente che viene incollato sul retro della porta della macchina
Specificità
| Funzione |
Utilizzato per la raccolta di PCB nudi per la linea SMT dalla macchina a monte |
| Altezza di trasporto | 910±30 mm |
| Direzione del trasporto | L~R, o R~L |
| Operazione | Operazione frontale |
| Lato fisso del binario | Lato anteriore |
| Spessore del PCB | 0.6~4.0 mm |
| Altezza dei componenti del PCB | ± 35 mm |
| Tempo di alimentazione dei PCB | Circa 10 secondi o specificare |
| Peso della tavola | ≤ 3 kg |
| Fornitore di alimentazione | 220V,50/60Hz,± 10% |
| Potenza | 00,05 kW |
| Pressione dell'aria | 0.6Mpa |
| Consumo d'aria | < 20 L/min |
| Segnale | SMEMA |
| Modello | HS-ST400 | HS-ST530 |
| Lunghezza efficiente del PCB | 50~400 mm | 50~530 mm |
| Larghezza del PCB di trasporto | 50~400 mm | 50 ~ 500 mm |
| Spessore del PCB | Min 0,6 mm | Min 1,0 mm |
| Dimensione della macchina | 650*670*1200 mm | 800*880*1200 mm |
| Peso | 170 kg | 190 kg |
