| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-S5331R |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacco in legno |
| Tempi di consegna: | 7~9 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 set al mese |
| Nome del prodotto: | Robot di saldatura automatica a 5 assi | Garanzia: | 1 anno |
|---|---|---|---|
| Controllo: | Dispositivo touch | PLC: | Mitsubishi |
| Marchio del relè: | Schneider | commutatore optoelettronico: | Omron |
| Materiale: | Leghe di alluminio | Condizione: | Nuovo |
| Spessore: | 0.6-4.0 mm | Segnale: | SMEMA |
| Applicazione: | Assemblea elettronica | Colore: | Argioli |
| Sistema di controllo: | PLC | OEM/ODM: | Disponibile |
| Consumo di energia: | 200 W | Fornitore di alimentazione: | AC220V |
| Pressione dell'aria: | 4-6 bar | velocità: | 200-300 pezzi/min |
| Tipo: | Automazione | Peso: | 220/240 kg |

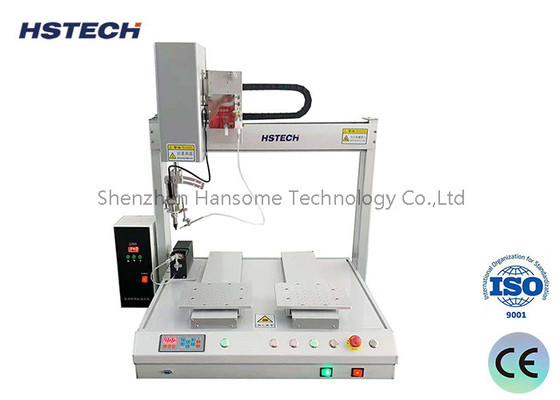

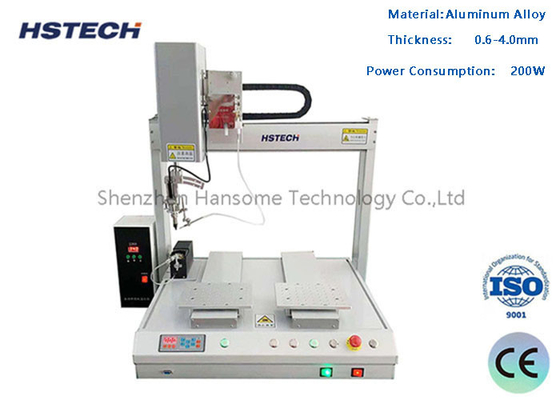

Macchina di saldatura ad alta precisione per l'industria manifatturiera dell'elettronica Robot di saldatura automatica a 5 assi
Introduzione alla macchina
Questa macchina di saldatura automatica, la chiamiamo saldatura a 5 assi, si basa su un robot di saldatura a 4 assi e una rotazione di 360 gradi dell'asse R, quindi ha una maggiore gamma di saldatura.E'soprattutto utilizzato nell'industria della produzione elettronica per ottenere la saldatura cieca che in saldatura reflow e saldatura ondulata non può fare, È particolarmente adatto per schede a circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT, ampiamente utilizzato anche nel filo di saldatura PCB, innesco del caricabatterie, saldatura,spina del connettore, terminale a corrente continua, saldatura a strisce a LED e altri campi.
- Sì.Dettagli tecnici
| Modello | HS-S5331R |
| Intervallo di lavoro X/Y1/Y2/Z | 500*300*300*100 mm |
| Asse R | 360° |
| XYZ velocità | Max 300 mm/s |
| Sistema di guida | Motore a gradini + cintura di sincronizzazione |
| Precisione di ripetizione | ± 0,02 mm |
| Metodo di funzionamento | Auto |
| Programmazione | Programmazione manuale (Pendente di insegnamento) |
| Sistema di controllo | Sistema di controllo costante |
| Controllo | Pannello di controllo |
| Immagazzinamento dei programmi | Può memorizzare mille serie di dati di elaborazione e un singolo file di elaborazione può occupare fino a 3M spazio di archiviazione (cinquemila punti di elaborazione) |
| Spazio di archiviazione | Scatola a mano 256M, scheda offline 32M, singolo file di elaborazione fino a 3M di spazio di archiviazione (100.000 punti di elaborazione) |
| Peso | 90 kg |
| Dimensione ((L*W*H) | 716*585*800 mm |
| Fornitore di energia | 220V 50-60 Hz |
| Intervallo di regolazione della temperatura | 0-550°C |
| Pulizia della punta di ferro | Pulizia dell'aria/Pneumatica |
| Interfaccia esterna | USB + RS232 |
| Metodo di saldatura | Saldatura a punto/saldatura a trascinamento |
| Temperatura di lavoro/umidità | 5-40°C/20-90% RH |
Caratteristiche
1, 5 assi di saldatura.
2Controllo motore passo a passo.
3, riscaldamento e controllo dello stagno rotto.
4, guida lineare di alta qualità, assicurare il movimento liscio e piatto.
5, saldatura flessibile, disponibile per la saldatura spot, la saldatura a resistenza e altre funzioni.
6, il braccio della macchina è un modello privato di lega di alluminio, struttura stabile, senza piegatura, anti ruggine.
7, insegnare la programmazione pendente, può salvare programmi max 99 gruppi,
8, sistema di filtro di depurazione del fumo, prolungare la vita del ferro di saldatura, migliorare la qualità della saldatura.
Dettaglio della macchina
Applicazione
La macchina di saldatura automatica è utilizzata principalmente nell'industria della produzione di elettronica.È utilizzato principalmente per processi di processo e lavorazione della saldatura che sono difficili da raggiungere nella saldatura a reflow e nella saldatura a onde. È particolarmente adatto per schede di circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT.saldatura della spina di caricamentoIn particolare, i robot di saldatura automatica sostituiscono la saldatura manuale per migliorare l'efficienza del lavoro e migliorare la qualità della saldatura.
Adatto per elettronica automobilistica, digitale, prodotti elettronici, LCD, circuiti stampati e altre industrie di produzione, connettori, trasformatori RJ / rete, cavo, saldatura FPCB, saldatura COF,schede madri per computer, CABLE, altoparlanti e motori
