Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-S331R |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco in legno |
Tempi di consegna: | 7~9 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 set al mese |
Nome del prodotto: | Macchine di saldatura robotizzate a 4 assi | Garanzia: | 1 anno |
---|---|---|---|
Controllo: | Dispositivo touch | PLC: | Mitsubishi |
Marchio del relè: | Schneider | commutatore optoelettronico: | Omron |
Materiale: | Leghe di alluminio | Condizione: | Nuovo |
Spessore: | 0.6-4.0 mm | Segnale: | SMEMA |
Applicazione: | Assemblea elettronica | Colore: | Argioli |
Sistema di controllo: | PLC | OEM/ODM: | Disponibile |
Consumo di energia: | 200 W | Fornitore di alimentazione: | AC220V |
Pressione dell'aria: | 4-6 bar | velocità: | 200-300 pezzi/min |
Tipo: | Automazione | Peso: | 220/240 kg |
Alta precisione 360° Sistema di controllo costante Saldatura 4 assi Saldatura robotica

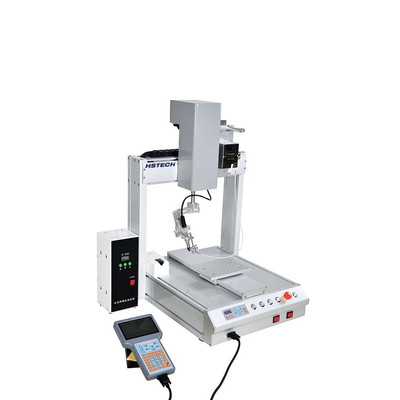

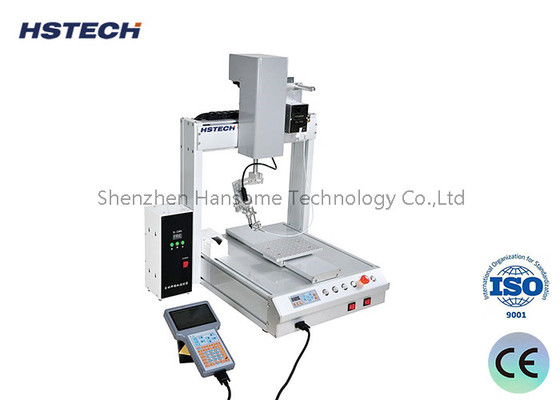

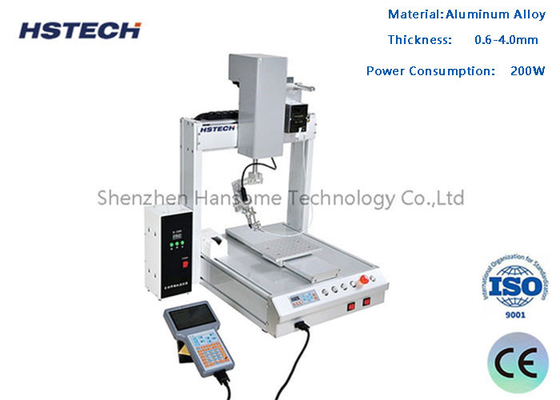

Introduzione alla macchina
Questa macchina di saldatura automatica è a 4 assi, testa di saldatura singola con rotazione,viene utilizzato principalmente nell'industria della produzione elettronica per ottenere la saldatura cieca che nella saldatura a reflow e saldatura a onde non può fare, È particolarmente adatto per schede a circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT, ampiamente utilizzato anche nel filo di saldatura PCB, innesco del caricabatterie, saldatura,spina del connettore, terminale a corrente continua, saldatura a strisce a LED e altri campi.
- Sì.Dettagli tecnici
Modello | HS-S331R |
Distanza di lavoro X/Y/Z | 300*300*100 mm |
Asse R | 360° |
XYZ velocità | Max 300 mm/s |
Sistema di guida | Motore a gradini + cintura di sincronizzazione |
Precisione di ripetizione | ± 0,02 mm |
Metodo di funzionamento | Auto |
Programmazione | Programmazione manuale (Pendente di insegnamento) |
Sistema di controllo | Sistema di controllo costante |
Controllo | Pannello di controllo |
Immagazzinamento dei programmi | Può memorizzare mille serie di dati di elaborazione e un singolo file di elaborazione può occupare fino a 3M spazio di archiviazione (cinquemila punti di elaborazione) |
Spazio di archiviazione | Scatola a mano 256M, scheda offline 32M, singolo file di elaborazione fino a 3M di spazio di archiviazione (100.000 punti di elaborazione) |
Peso | 85 kg |
Dimensione ((L*W*H) | 516*585*800 mm |
Fornitore di energia | 220V 50-60Hz, 350W |
Intervallo di regolazione della temperatura | 0-550°C |
Pulizia della punta di ferro | Pulizia dell'aria/Pneumatica |
Interfaccia esterna | USB + RS232 |
Metodo di saldatura | Saldatura a punto/saldatura a trascinamento |
Temperatura di lavoro/ | 5-40°C |
Umidità | /20-90% RH |
Caratteristiche
1. metodo di saldatura flessibile con saldatura a punto, saldatura a resistenza e altre funzioni;
2. Il braccio meccanico dell'apparecchiatura è di profilo in alluminio, senza deformazione, senza ruggine, funzionamento stabile;
3. Il programma di lavoro di scrittura del dispositivo può eseguire la copia punto-a-punto, punto-a-blocco e ridurre il tempo di programmazione;
4. Il dispositivo ha una funzione di pulizia automatica;
5Robot di collegamento a assi multipli, tutti azionati da motori a passo di precisione.
Dettaglio della macchina
Applicazione
La macchina di saldatura automatica è utilizzata principalmente nell'industria della produzione di elettronica.È utilizzato principalmente per processi di processo e lavorazione della saldatura che sono difficili da raggiungere nella saldatura a reflow e nella saldatura a onde. È particolarmente adatto per schede di circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT.saldatura della spina di caricamentoIn particolare, i robot di saldatura automatica sostituiscono la saldatura manuale per migliorare l'efficienza del lavoro e migliorare la qualità della saldatura.
Riguardo all'imballaggio
