| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-203 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto di legno |
| Tempi di consegna: | 5-7 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100PCS ALLA SETTIMANA |
| Nome del prodotto: | Lama che muove il separatore del PWB | Altro nome: | Macchine per la separazione di PCB di tipo semplice |
|---|---|---|---|
| Potenza: | 60W | Voltaggio: | CA 110/220V, 50/60HZ |
| Utilizzatori: | Tutti i tipi di PCB V-Cut | Garanzia: | 1 anno |

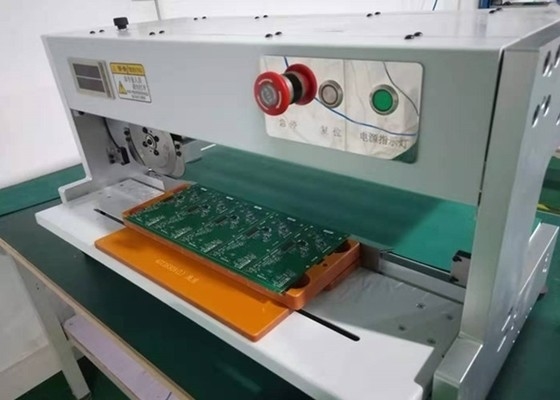

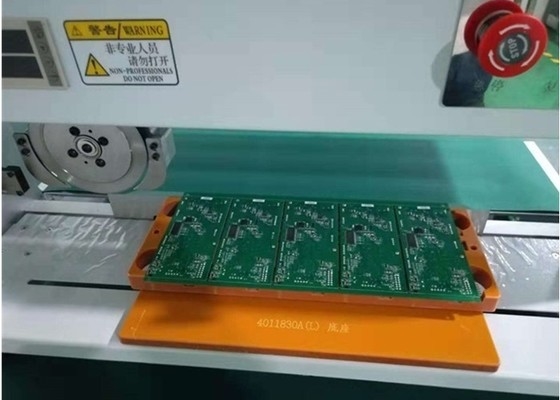

500-800μm Low Force Stress Moving Circular Blade PCB Depaneling Machine
Introduzione
Questa macchina è una macchina per la separazione di PCB, carica manuale dei PCB e separazione automatica.
Caratteristiche
1, dopo che l'intero PCB è stato saldato, se non separato bene danneggerà il circuito stampato e i componenti.con una lunghezza massima non superiore a 50 mm,, e migliorare la produzione.
2Dopo il taglio in V dell'inserimento manuale del PCB nella lama retta, premere leggermente l'interruttore del piede,il coltello rotondo superiore si muove orizzontalmente al punto fisso fissato per terminare la separazione.
3, La macchina utilizza il controllo PLC, con funzioni tecniche, posizionamento preciso, forte stabilità, ci sono due opzioni di distanza di taglio, 400mm e 600mm.
4, le lame superiori e inferiori sono realizzate in acciaio ad alta velocità di marca giapponese HKD11, che può essere affilato molte volte e utilizzato ripetutamente.
5, Distanza di percorrenza, 0-400MM / 600MM (altri possono essere personalizzati), l'altezza della lama circolare superiore può essere regolato gamma a 0-5mm, adatto per vari spessori PCB,risolvere il problema delle diverse profondità dei solchi in V delle schede PCB.
6, Larghezza massima della scheda di taglio: illimitata (dimensioni della scheda PCB mono pezzo: 1mm-200mm è il migliore, l'intera larghezza del PCB è 250mm)
7, la piattaforma di funzionamento può essere regolata su e giù e può essere personalizzata in base all'altezza dei componenti della scheda PCB.La macchina standard è adatta per le schede PCB con altezza dei componenti inferiore a 32 mm (le schede PCB con altezza di altri componenti possono essere personalizzate)
8, la macchina dotata di un dispositivo di sicurezza a cortina leggera e di una protezione da coltello, doppia protezione di sicurezza, anche campanello integrato, allarme per il funzionamento illegale,e può essere dotato della copertura protettiva acrilica opzionale per evitare lesioni dei dipendenti in base alle esigenze del cliente.
Specificità
| Modello | HS-203 | HS-206 |
| Principio | Inserimento lineare della lama nella tavolaFabbricazione a partire da prodotti della voce 8528 | |
| Scavo | Bassa lamella lineare, lamella circolare superiore | |
| Voltaggio | AC110V/220V 50/60Hz | |
| Dimensione della lama (la lama circolare) | φ125 mm*30 mm*3 mm | |
| Dimensione della lama (la lama lineare) | 420 mm × 65 mm × 6 mm | |
| Lunghezza massima di taglio | 5 ~ 400 mm | 5 ~ 600 mm |
| Spessore del PCB | 0.8~3 mm | |
| Velocità di separazione | 300 ~ 500 mm/sec ((regolabile) | |
| Larghezza di separazione | Migliore da 1 a 200 mm | |
| Altezza dei componenti | ≤ 32 mm ((o su misura) | |
| Potenza | 60 W | |
| Dimensione della macchina | 710x450x420 mm | 900x450x420 mm |
| Peso | 55 kg | 75 kg |
campioni di schede(adatti a tutti i tipi di schede PCB a scanalatura in V: FR4, scheda in alluminio, scheda in fibra di vetro,
Dischi a LED, dischi a strisce a LED)
