Luogo di origine: | CINESE |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-300 HS-450 HS-600 HS-700 |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Scatola d'imballaggio |
Tempi di consegna: | 3-5 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 insiemi alla settimana |
Nome del prodotto: | Valvola a vite mono-tubo | Trasmissione per rivoluzione: | 0.01ml |
---|---|---|---|
Dimensione di aspetto: | L267MM,φ29MM | Pressione introdotta: | 0-6bar |
Pressione dell'uscita massima: | 20bar | Viscosità colloidale applicabile: | 0-1000.000cps |
luogo di lavoro: | 0-40℃ | Errore di precisione: | ± 1% |

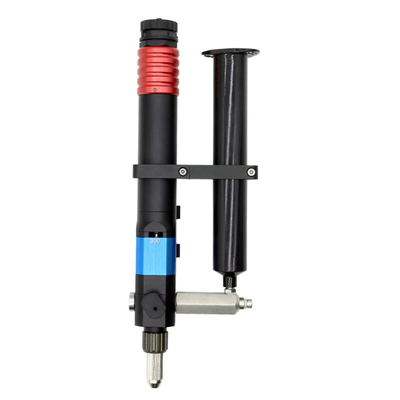

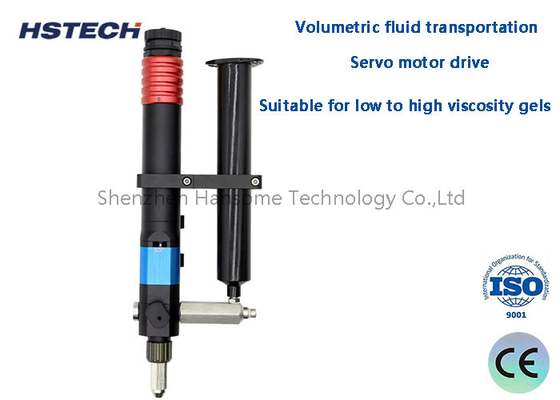

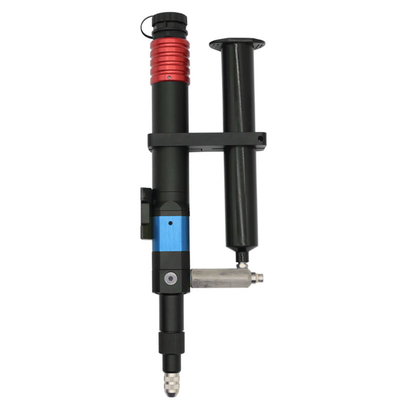

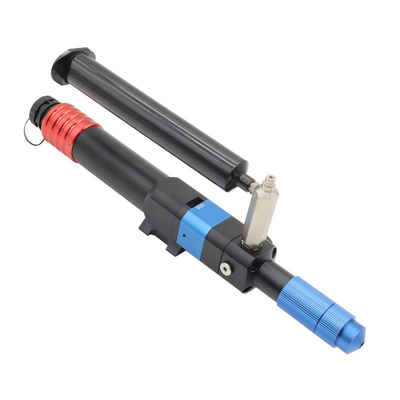

Trasporto volumetrico di fluidi Servo motor drive Valvola a vite a tubo singolo HS-300 HS-450 HS-600 HS-700
Introduzione alla macchina
Le valvole a vite a tubo singolo sono prodotti di misurazione volumetrica e di trasporto di precisione, adatti a una varietà di occasioni di trasporto quantitativo ad alta precisione.La pompa a vite a singolo componente adotta una struttura a spirale, la vite e lo statore sono progettati per auto-sigillamento, la vite ruota nella cavità dello statore per realizzare la funzione di trasporto quantitativo.e non influisce sulle caratteristiche del mezzo. Allo stesso tempo può essere invertito attraverso il motore di aspirazione indietro, facile da realizzare la rottura dell'adesivo, la soluzione perfetta per il processo di somministrazione di gocciolante, tirando il problema.
1- Trasporto volumetrico di fluidi.
2- Servo motore.
3.Rotore a spirale eccentrico adatto a micro applicazioni.
4.Statore con eccellente resistenza alla corrosione.
5Valvola di distribuzione leggera per applicazioni di distribuzione di micro applicazioni.
6. Adatto per gel da bassa a alta viscosità.
7.Stabile produzione di colla e elevata precisione di distribuzione.
8Nessun problema di gocciolante o di estrazione.
Principio di funzionamento
1Il sistema di misurazione e di riempimento volumetrico della valvola a vite a tubo singolo (valvola a vite a parte singola) si basa sul principio del pistone infinito, con una progettazione ermetica tra il rotore e lo statore,e il rotore che ruota all'interno del nucleo dello statore per ottenere la consegna quantitativa del colloide per fluidi di bassa a alta viscosità del liquido.
2Il nucleo di ciascuna applicazione si basa su pompe di misurazione volumetrica, in grado di garantire la stabilità della pressione e le caratteristiche lineari della pompa.determinazione della relazione tra la velocità della pompa, tempo e portata, in modo che il materiale costante possa essere misurato sia per tempo che per velocità di rotazione della pompa.
3. dai fluidi a bassa a alta viscosità, resistenti all'abrasione e altamente riempiti che sono sensibili alla struttura, la distribuzione non è influenzata dalla viscosità.

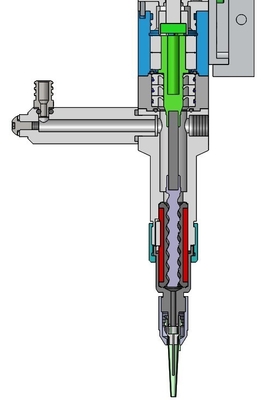

Statore e rotore per valvole a vite
1. Il nucleo dello statore è realizzato in FFKM, FKM, NBR, opzionale. La custodia dello statore è realizzata in AL 7075 e la superficie è finemente macinata dopo la fresatura rotativa per aumentare la finitura superficiale elevata.La superficie viene fresata finemente dopo la fresatura a ciclone per aumentare la finitura superficiale elevataIl nucleo dello statore e l'alloggiamento dello statore sono stampati per garantire l'accuratezza dell'allineamento dello statore e del rotore.
2. Il materiale dell'albero motore è SUS304, la superficie è finemente lavorata con il tornio CNC per aumentare la finitura superficiale elevata (0,40).che garantisce che la vite non si soffochi con la rotazione ad alta velocità della canna motrice (la velocità massima può essere fino a 2.2 giri/secondo).
3Il materiale della vite è in acciaio inossidabile importato.di cui la superficie è finemente macinata dopo la fresatura a ciclone e successivamente placcata con titanio per aumentare l'elevata finitura superficiale e la resistenza all'usuraÈ disponibile anche materiale ceramico.
4La combinazione del rotore e dello statore forma uno spazio sigillato e il motore estrae continuamente le particelle di colla ruotando il rotore per formare un effetto di sputazione stabile.
Specificità
Parametro/modello | HS-300 | HS-450 | HS-600 | HS-700 |
Trasmissione per rivoluzione | 0.01ML | 00,05 ml | 00,02 ml | 00,06 ml |
Dimensione di aspetto | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
Peso | 425 g | 450 g | 610 g | 610 g |
Pressione di ingresso | 0-6bar | 0-6bar | 0-6bar | 0-6bar |
Pressione massima di uscita | 20 bar | 20 bar | 20 bar | 10 bar |
Flusso volumetrico | 00,12-1,48 ml/min | 00,5-6,0 ml/min | 1.46.0 ml/min | 5.3-60.0 ml/min |
Viscosità colloidale applicabile | 0-1000.000cps | 0-1000.000cps | 0-1000.000cps | 0-1000.000cps |
Quantità minima di colla | 0.001 ml | 00,004 ml | 0.015 ml | 0.060 ml |
Ambiente di lavoro | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
Errore di precisione | ± 1% | ± 1% | ± 1% | ± 1% |
Materiale di statore | Perfluoroetere/fluoroelastomero/gomma | Perfluoroetere/fluoroelastomero/gomma | Perfluoroetere/fluoroelastomero/gomma | Perfluoroetere/fluoroelastomero/gomma |
Materiale del rotore | Acciaio inossidabile/ceramica | Acciaio inossidabile/ceramica | Acciaio inossidabile/ceramica | Acciaio inossidabile/ceramica |
Porta di uscita | Fittings di Luer | Fittings di Luer | Fittings di Luer | Fittings di Luer |
Condizioni di esercizio | 10-40°C | 10-40°C | 10-40°C | 10-40°C |
Ripetibilità | >99% | >99% | >99% | >99% |
Dimensione minima dell' ago | TT25G (ID 0.)26, OD 0,51) | TT20G (ID 0.6, OD 0,91) | TT18G (ID 0.)84, OD 1.27) | ID 1.0 o superiore |
Caratteristiche e vantaggi del prodotto
Alta precisione di distribuzione della colla
Adottando l'azionamento del servomotore e l'alimentazione della barra a vite eccentrica, in modo che l'adesivo adesivo possa essere prodotto in modo continuo e stabile.
Ampia gamma di viscosità della colla e volumi di sputa
La regolazione della velocità del motore e della pressione del gas può essere utilizzata per distribuire diverse viscosità di colla e cambiare rapidamente la quantità di sputa di colla.
Nessuna goccia o estrazione di colla
Il motore si invertisce e risucchia, risolvendo facilmente il problema del gocciolamento e del tiraggio della colla.
Grande adattabilità dello statore
Lo statore è resistente alla corrosione media e ha una lunga durata di vita, il che riduce notevolmente il costo complessivo di proprietà dell'utente.
Misurazione volumetrica
Vero trasporto volumetrico, la portata non è influenzata dalle variazioni di pressione.
Alta pressione di uscita
Pressione di uscita di una singola pompa ≥ 20 bar
Campi di applicazione
Automotive, elettronica, aerospaziale, energia rinnovabile, industria alimentare, farmaceutica, biotecnologia, stampa 3D
