Luogo di origine: | La Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-ST400 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto di legno, con schiuma |
Tempi di consegna: | 7~9 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 insiemi al mese |
Nome di prodotto: | Impilatore del PWB | L'altro nome: | Scaricatore del bordo nudo |
---|---|---|---|
Alimentazione elettrica: | AC110V/220V, monofase | Programma: | SpA |
Marca dello SpA: | Panasonic | Pressione d'aria: | 0.6Mpa |
Spessore del PWB: | 0.6~4.0mm | Garanzia: | 1 anno |
Evidenziare: | Scaricatore del PWB di adeguamento di larghezza,Scaricatore del PWB dello SpA di Panasonic,Impilatore del PWB dello scaricatore del bordo nudo |

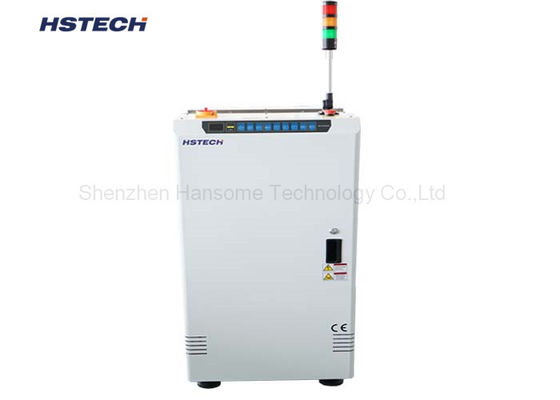

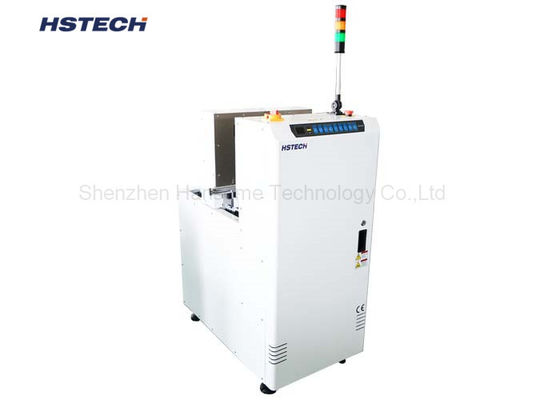

Scaricatore elencato CE del bordo nudo della macchina dell'impilatore del PWB dello SpA di Panasonic di adeguamento di larghezza
Applicazione
Questa macchina ha usato per lo scarico/raccolta PCBs nudo dalla linea di produzione di SMT dopo la marcatura del laser.
Caratteristiche
1. Controllo di programma dello SpA di Panasonic.
2. controllo tradizionale e semplice del bottone del LED.
3, collegamento del segnale di Smema.
4, adeguamento manuale di spessore del PWB.
5, adeguamento di larghezza del PWB della manovella.
6, LED visualizzano lo stato leggero.
7, struttura di alluminio, progettazione inferiore pesante per impedire spostamento.
8, Passaggio-attraverso il modo fornito.
9, occors soltanto 10 secondi per cambiare la serie di prodotti.
10, caricamento ininterrotto.
11, cinghia di trasporto di ESD.
12, esposizione di errore programmata auto della macchina, errori differenti hanno codice differente, ogni codice hanno istruzione pertinente di manutenzione che incollano nel lato posteriore della porta della macchina
Specificazione
Funzione |
Usato per la raccolta del PWB nudo alla linea dello smt dalla macchina verso l'alto |
Altezza di trasporto | 910±30mm |
Direzione del trasporto | L~R, o R~L |
Operazione | Operazione anteriore |
Lato fisso della pista | Facciata frontale |
Spessore del PWB | 0.6~4.0mm |
Altezza delle componenti del PWB | ±35mm |
Tempo di alimentazione del PWB | Approssimativamente 10 secondi o specificare |
Peso del bordo | ≤3KG |
Alimentazione elettrica | 220V, 50/60Hz, ±10% |
Potere | 0.05kW |
Pressione d'aria | 0.6Mpa |
Consumo dell'aria | <20l> |
Segnale | SMEMA |
Modello | HS-ST400 | HS-ST530 |
Lunghezza efficiente del PWB | 50~400mm | 50~530mm |
Larghezza del PWB di trasporto | 50~400mm | 50~500mm |
Spessore del PWB | Min 0.6mm | Min 1.0mm |
Dimensione della macchina | 650*670*1200mm | 800*880*1200mm |
Peso | 170kg | 190kg |
