| Luogo di origine: | La CINA |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-UD330 |
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | pacchetto di legno |
| Tempi di consegna: | 15~20 giorni del lavoro |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200 insiemi al mese |
| Nome di prodotto: | Scaricatore del PWB | L'altro nome: | Linea scaricatore di SMT |
|---|---|---|---|
| Dimensione del PWB: | 50*50~450*330 mm | Tempo di scarico del PWB: | Approssimativamente 6 secondi |
| Cambiamento della rivista col passare del tempo: | Approssimativamente 30 secondi | Alimentazione elettrica: | AC220V, 50/60Hz |
| Spessore del PWB: | Min 4 mm | Comunicazione: | SMEMA |
| Evidenziare: | Scaricatore di collegamento del PWB di 3 riviste,Scaricatore di collegamento del PWB del bottone del LED,scaricatore del PWB di larghezza di 330mm |
||

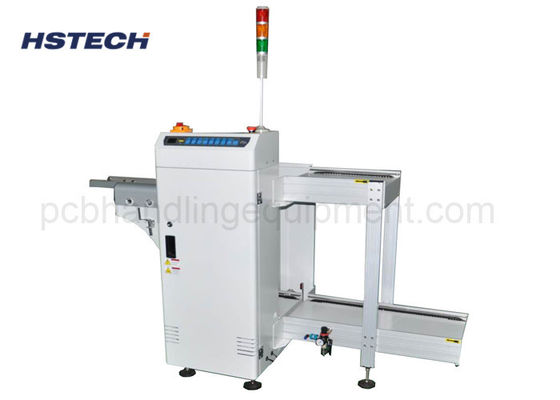

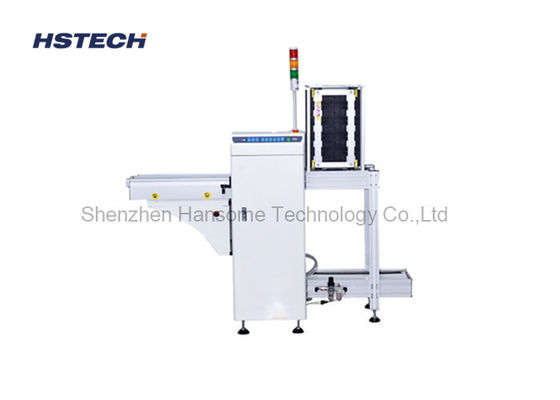

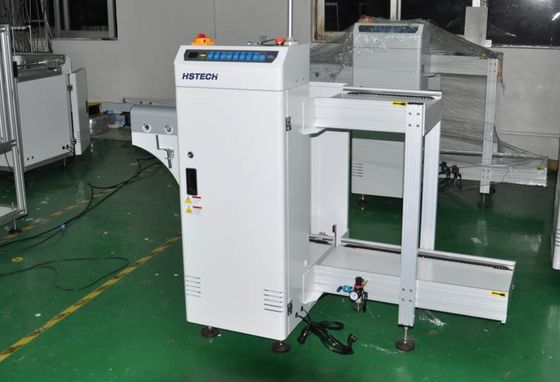

3 scaricatore di collegamento del PWB di controllo del touch screen del bottone di larghezza LED delle riviste 330mm
Applicazione
Questa macchina dello scaricatore del PWB utilizzata nell'estremità della linea di produzione di SMT, ha usato per la raccolta del PCBs nelle riviste.
Caratteristiche
1, SpA di Mitsubishi
2, ZD con comando a motore.
3, più densamente trasportando nastro trasportatore.
4, 3 riviste per passare, rivista del lato superiore uno, riviste del lato 2 del bottone.
5, modo di controllo del bottone del LED con l'esposizione della luce di lolor 3.
6, struttura inossidabile e di alluminio della macchina di profilo, stabile e facile per manutenzione.
7, adeguamenti regolari e paralleli di larghezza con la manovella.
8, spinta dello spingitoio di precisione i pcbs alle riviste
9, morsetti pneumatici alti e bassi per fissare lo scaffale di rivista.
10, SMEMA compatibile.
Specificazione
| Funzione | Questa unità è usata per lo scarico del PCBs. |
| Altezza di trasporto | 910±30mm |
| Tempo di caricamento del PWB | Approssimativamente 6 secondi |
| Cambiamento della rivista col passare del tempo | Approssimativamente 30 secondi |
| Direzione del trasporto | L~R, o R~L |
| Operazione | Operazione anteriore |
| Lato fisso della pista | Facciata frontale (o specificare) |
| Alimentazione elettrica | 220V, 50/60Hz, ±10% |
| Pressione d'aria | 4-6bar |
| Spessore del PWB | Min 0.4mm |
| Qty della rivista | Lato superiore: 1 pc, lato inferiore: pc 2 |
| Velocità del trasportatore | 0.5-20M/min o su misura |
| Selezione del passo | 1-4 (passo di 10mm) |
| Segnale | SMEMA |
| Modello | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| Lunghezza efficiente del PWB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Dimensione della macchina | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 2620*1080*1200mm |
| Dimensione della rivista | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Peso | 140kg | 220kg | 280kg | 320kg |
