Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo

Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo
Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo

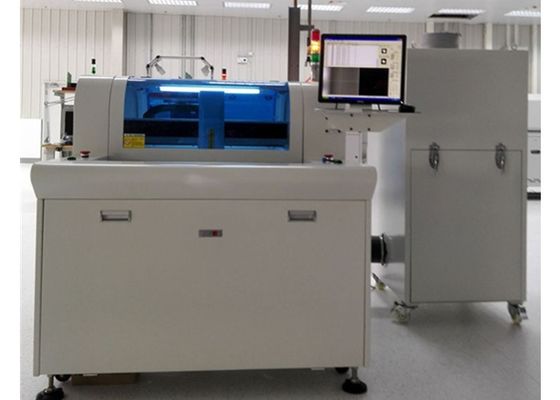

Grande immagine :  Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo

Dettagli:
Luogo di origine: La Cina
Marca: HSTECH
Certificazione: CE
Numero di modello: RM-F328
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Pacchetto in legno
Tempi di consegna: 1 mese
Termini di pagamento: D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 20 set per ogni mese

Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo

descrizione
Nome del prodotto: Singola macchina del router della piattaforma PCBA Piattaforma: Doppio
Corredo di percorso: Fresa Piattaforma di lavoro: 350*650mm
Motore guidato: servomotore Tensione: AC380V
Dimensione a macchina: 1220*1400*1300mm (L*W*H) Peso: 750kg
Evidenziare:

pcb cnc router

,

pcba cutting machine

Fresa che dirige la doppia macchina del router del PWB del collettore di polveri della piattaforma del corredo

Introduzione a macchina



Questo dispositivo adotta una fresa per dividere un bordo multi-collegato del PWB secondo un percorso preredatto sul funzionamento ad alta velocità. Sostituisce i difetti manuali di SPINTA o di V-CUT di taglio, di taglio, migliora la qualità del prodotto e riduce il tasso del residuo. Questa macchina adotta il sistema operativo di WindowsXP dell'interfaccia uomo/macchina, semplice e la progettazione di interfaccia facile da usare, il sistema automatico di correzione di percorso di taglio, l'alto programma di produzione e del blocchetto di programma del CCD del pixel e la pubblicazione e la modifica di programma a passo singolo, il caricamento del PWB ed il dispositivo di scarico delle due piattaforme che funzionano con interazione possono efficacemente ridurre il tempo di attesa della macchina, quindi raggiungente l'efficienza ideale di produzione.


Caratteristiche principali



1, fornito di lente di ingrandimento del CCD del alto-pixel, programma ausiliario che insegna e funzioni di editazione, migliora l'accuratezza e la precisione e le immagini più di alta risoluzione.


2, posizionamento automatico del punto del SEGNO e sistema di correzione. Il percorso commovente ha la visualizzazione in tempo reale ed inseguimento simulato del router. L'esposizione è chiara con un'occhiata. La funzione automatica di correzione di allineamento ha più alta accuratezza di taglio. Finchè il PWB è deviato all'interno di 3mm, la visione artificiale può eseguire il percorso automatico. La calibratura si rilassa i requisiti di accuratezza dell'operatore quando dispone il bordo e notevolmente migliora la produttività lavorativa.


3, la copiatura dei worktables destri e sinistri del programma, il blocco che copiano, l'esposizione, il bordo di collegamento di multi-angolo che copiano, la funzione d'inseguimento a passo singolo di modifica ed il blocco che pubblica la funzione di modifica semplificano esattamente il tempo di produzione di programma e migliorano la pubblicazione dell'efficienza.


4, l'aspirapolvere fatto del fan importato ad alta potenza ed il dispositivo statico ad alta tensione di eliminazione di 10V hanno effetto più ideale di aspirazione e più a basso rumore.

5, monitoraggio di vita dello strumento. Dopo che la taglierina taglia una determinata distanza, automaticamente aumenterà e cadrà alla posizione di un'altra lama non tagliata. Su e giù la distanza e la frequenza possono essere fissate secondo la lunghezza della lama per prolungare la durata della taglierina.

6, la progettazione trasparente della porta della sicurezza fanno il chiaro trattato con un'occhiata. Ci sono due modi aprire la porta: arresto di emergenza e decelerazione di 50% affinchè clienti differenti scelgano. L'arresto di emergenza è di impedire gli incidenti durante l'elaborazione e di fornire una condizioni di funzionamento di ispezione della cassaforte. La decelerazione di 50% è di facilitare il programmatore per controllare il processo lavorante quando il programma sta facendo.

7, il substrato del PWB sono disposti dall'elaborazione scorrevole continua a due stadi per ridurre il tempo di attesa e per aumentare la produzione.


Sepcfication



Modello RM-F328
Struttura Singolo fuso, doppia piattaforma
Dimensione a macchina (millimetri) 1220*1400*1300mm (L*W*H)
Peso lordo 750kg
Dimensione del collettore di polveri (millimetri) 780*650*1600mm
Metodo di raccolta della polvere Raccolta inferiore
Dimensione della piattaforma di lavoro 350*650mm
Posizionamento del PWB Dispositivi, ditale funzionale
Sistema di azionamento Asse determinato dal servomotore, asse di X/Y/Z di W determinato dall'invertitore trifase di frequenza del motore
Fuso di percorso Max60000rpm
Velocità di taglio 1-100mm/s
Accuratezza di taglio ±0.05mm
Accuratezza di ripetizione ±0.02mm
Velocità commovente di asse 800mm/s
Sistema di asse di Z Vite guidata, guida doppia
Corredo del router la fresa, φ0.8~φ3.0 ha lasciato la rotazione, l'acciaio di tungsteno dello stinco
Controllo di vita dello strumento Controllo di programma
Collettore di polveri 2.2Kw, 380V
Pressione d'aria del collettore di polveri ³ di 4-6KG/cm
Programmazione Programmazione online
Editazione la funzione Linea retta, linea della curva, circule, arco
Porta di sicurezza Porta manuale
Allarme di errore
Metodo di programma Programmazione, macchina fotografica controllata dalla tastiera e cacciatore di topi di auto





Specificazione del collettore di polveri



Dimensione 780*650*1600mm
Potere 2.2KW, 3HP, AC380V
Rumore <200db>
Dimensione dell'aria in/out 6inch/8inch
Cavo di potere ² 5*2.5
Filtro 16pcs



Dettagli a macchina

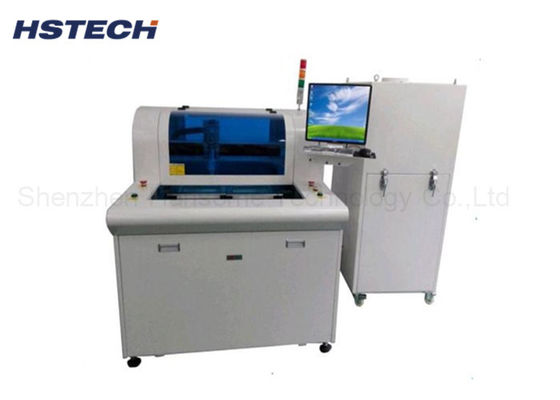

Doppia fresa del collettore di polveri della macchina del router del PWB della piattaforma che dirige corredo 0
