| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-F318 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto in legno |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 set per ogni mese |
| Nome di prodotto: | Singola macchina del router della piattaforma PCBA | Piattaforma: | Singolo |
|---|---|---|---|
| Guida del corredo: | fresa | Piattaforma di funzionamento: | 350*400mm |
| Motore guidato: | Servomotore | Tensione: | AC380V |
| Dimensione della macchina: | 740*835*1240mm ((L*W*H) | ||
| Evidenziare: | PCB Router di CNC,tagliatrice di pcba |
||
Contornitrice automatica del PWB Depaneling del singolo della piattaforma morso di piccola dimensione del ratto
Introduzione della macchina
Questa macchina autoamtic del router del PWB della singola piattaforma è un router redditizio del PWB, la piccola dimensione, risparmi molta stanza, adatta a piccole fabbriche.
Questa macchina ha le funzioni complete, anche fornite di polvere-collettore.
Principio di funzionamento
Utilizzi il PC alla programmazione e la fresa ad alta velocità che funziona secondo i programmi.
Vantaggi rispetto al separatore tradizionale del PWB
1, ha protetto bene il PCBs, evita la rottura della latta ed il danneggiamento del compnent causato manualmente piegando.
2, sforzo ultrabasso della forza, evitano lo sforzo prodotto meccanicamente usando la perforazione o il piegamento.
3, adatto a tagliare tutti i tipi di pannelli del PWB della curva.
Caratteristiche principali
1, fuso di guida ad alta velocità massimo 40000rpm.
2, pannelli di controllo cinesi ed inglesi di selezione di lingua di operazione.
3, operazione di Windows, posizione manuale o importazione di file.
4, rilevazione del CCD.
5, polvere-collettore esterno compreso.
6, adatto a separare tutti i tipi di PWB della curva.
Sepcfication
| Modello | RM-F318 | ||
| Struttura | Singolo fuso, singola piattaforma | ||
| Dimensione della macchina (millimetri) | 740*835*1240mm | ||
| Peso lordo | 550kg | ||
| Dimensione del collettore di polveri (millimetri) | 700*600*1200mm | ||
| Metodo di raccolta della polvere | Raccolta inferiore | ||
| Dimensione della piattaforma di lavoro | 350*400mm | ||
| Posizionamento del PWB | Dispositivi, ditale funzionale | ||
| Sistema di azionamento | Asse determinato dal servomotore, asse di X/Y/Z di W determinato dall'invertitore trifase di frequenza del motore | ||
| Guida del fuso | Max40000rpm | ||
| Taglio della velocità | 1-100mm/s | ||
| Taglio dell'accuratezza | ±0.05mm | ||
| Accuratezza di ripetizione | ±0.02mm | ||
| Velocità muoventesi di asse | 800mm/s | ||
| Sistema di asse di Z | Vite guidata, guida doppia | ||
| Corredo del router | la fresa, φ0.8~φ3.0 ha lasciato la rotazione, l'acciaio di tungsteno dello stinco | ||
| Controllo di vita dello strumento | Controllo di programma | ||
| Collettore di polveri | 2.2Kw, 380V | ||
| Pressione d'aria del collettore di polveri | ³ di 4-6KG/cm | ||
| Programmazione | Programmazione online | ||
| Editazione la funzione | Linea retta, linea della curva, circule, arco | ||
| Porta di sicurezza | Porta manuale | ||
| Allarme di errore | Sì | ||
| Metodo di programma | Programmazione, macchina fotografica controllata dalla tastiera e cacciatore di topi di auto | ||
Specificazione del collettore di polveri
| Dimensione | 700*600*1200mm |
| Potere | 2.2KW, 3HP, AC380V |
| Rumore | <200db> |
| Dimensione dell'aria in/out | 6inch/8inch |
| Cavo di potere | ² 5*2.5 |
| Filtro | 16pcs |

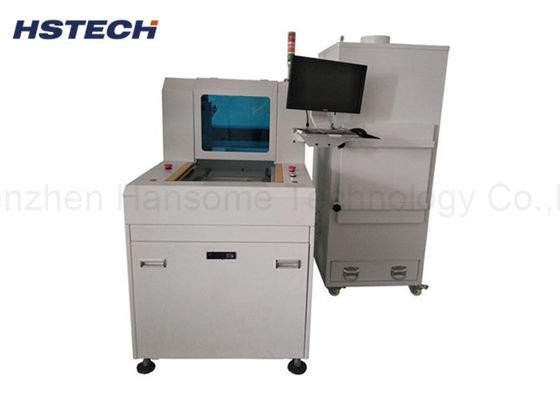

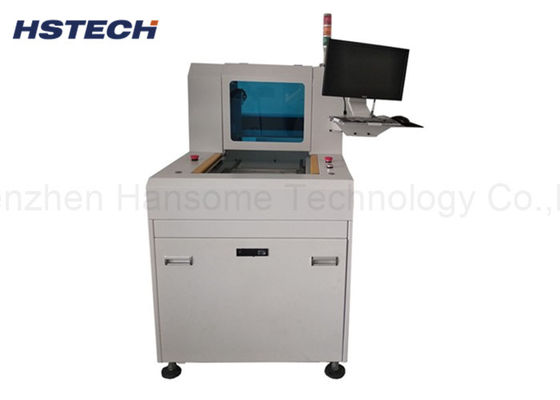

Dettagli della macchina
