| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-S331R |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | 2900~4000USD/set |
| Imballaggi particolari: | Pacchetto di legno, con schiuma dentro |
| Tempi di consegna: | 5 ~ 7 Giorni di lavoro |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200 PCS al mese |
| Nome di prodotto: | Saldatrice automatico da tavolino | L'altro nome: | Robot di saldatura automatico |
|---|---|---|---|
| Piattaforma di funzionamento: | Posto fisso | Punte di saldatura: | Singola punta |
| Asse di movimento: | asse 4 | Tensione: | AC220V/110V |
| Uso: | PWB Soldeing, saldatura, saldatura del circuito | Peso: | 60kg |
| Evidenziare: | macchina di saldatura auto,sistemi automatizzati di saldatura |
||

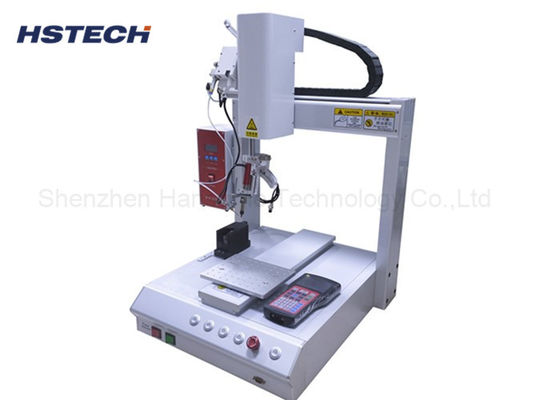

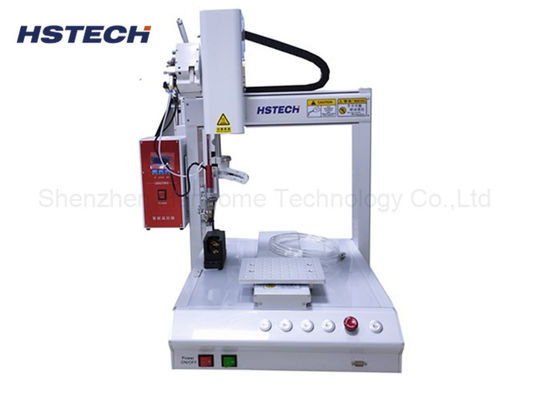

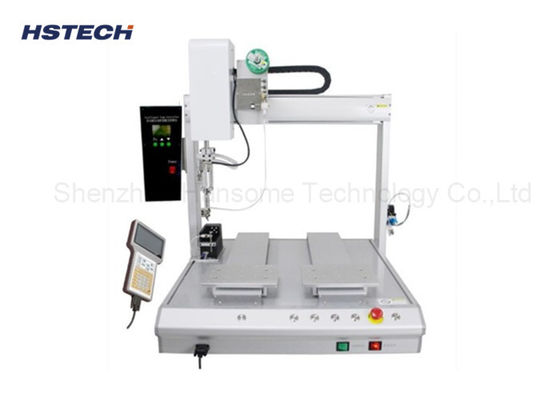

Automatica Hiwin Guida cintura di orario CAD File Import PCB macchina di saldatura
Introduzione
Questa saldatrice automatica è un sistema di movimento dell'asse X/Y/Z, più la rotazione della parte superiore della saldatura, quindi l'abbiamo chiamata saldatrice automatica a 4 assi,la macchina adotta la pressione dell'aria e l'elettricità guidata, attraverso la programmazione manuale dei punti di saldatura, quindi raggiungere l'operazione automatica.La macchina utilizzata per lo più nell'industria della produzione elettronica per ottenere la saldatura cieca che nella saldatura a reflusso e nella saldatura a onde non può fare, È particolarmente adatto per schede a circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT, ampiamente utilizzato anche nel filo di saldatura PCB, innesco del caricabatterie, saldaturaspina del connettore, terminale a corrente continua, saldatura a strisce a LED e altri campi.
Caratteristiche
1, 4Axis di lavoro, X / Y / Z e R movimento di rotazione, raggiungere molti angolo scopo di saldatura.
2, Il saldatore senza azoto, molto sicuro e protettivo dell'ambiente,
3, la testa di saldatura può essere regolata in più direzioni, il che può proteggere il PCB e i componenti dai danni.
4,Utilizzare la testa di ferro come punto base per allineare la posizione chiave del prodotto, premere il tasto di ingresso, il programma genererà automaticamente questo punto nel sistema,quindi impostare i dati sul punto e così via.
5. Utilizzando alta precisionemotore passo a passo e sistema a cinghia di sincronizzazione, e algoritmi avanzati di controllo del movimento per migliorare efficacemente la precisione e la ripetibilità del posizionamento del movimento.
6, la macchina con funzione di pulizia automatica, che può rendere la lavorazione della saldatura più stabile e prolungare la durata del ferro di saldatura.
7, con il pendente didattico LCD portatile, la programmazione è semplice e facile da imparare.
Specificità
| Modello | HS-S331R |
| Voltaggio | AC110V/220V,50/60Hz |
| Intervallo di lavoro X/Y/Z | 300*300*100 mm |
| Asse R | 360 gradi |
| X/Y/Z velocità di movimento | massimo 300 mm/s |
| Sistema di propulsione | Motore passo a passo, cintura cronometrante |
| Guida lineare | Guida ad alta precisione di Taiwan |
| Precisione di ripetizione | ± 0,02 mm |
| Programmazione | Pendente di insegnamento |
| Sistema di controllo | Pannello di controllo |
| Immagazzinamento dei programmi |
Può memorizzare un migliaio di set di dati di elaborazione e un singolo
file di elaborazione può occupare fino a 3M spazio di archiviazione
(cinquemila punti di elaborazione)
|
| Spazio di archiviazione dei file |
Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a
Spazio di archiviazione 3M (100.000 punti di elaborazione)
|
| Pulizia di stagno | Pulizia dell'aria/pneumatica |
| Interfaccia esterna | USB+RS232 |
| Metodo di saldatura | Saldatura a punta/sospirazione |
| Peso | 48 kg |
| Dimensione della macchina |
520*585*800 mm |
