| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE,TUV,ROHS |
| Numero di modello: | HS-P224 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 7-15days |
| Termini di pagamento: | T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome di prodotto: | stampante Semi-automatica dello schermo | Dimensione massima del PCB: | 350x280mm |
|---|---|---|---|
| Dimensione della tavola di funzionamento: | 500x320 mm | Dimensione di struttura massima: | 470 x 370 ~ 750 x 550 mm |
| Dimensione della macchina: | 900x900x1680mm | Peso: | intorno a 300kg |
| Evidenziare: | Macchina di destra del controllo della pasta della lega per saldatura,Macchina di invecchiamento della pasta della lega per saldatura |
||

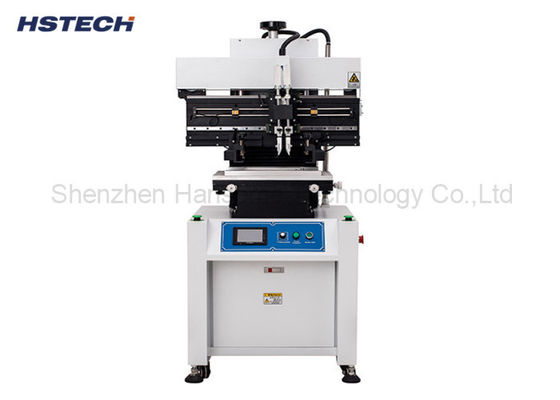

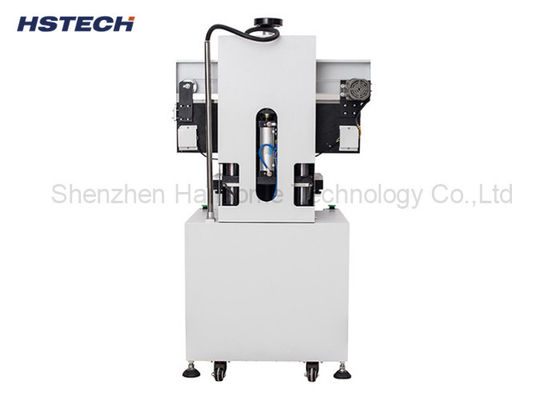

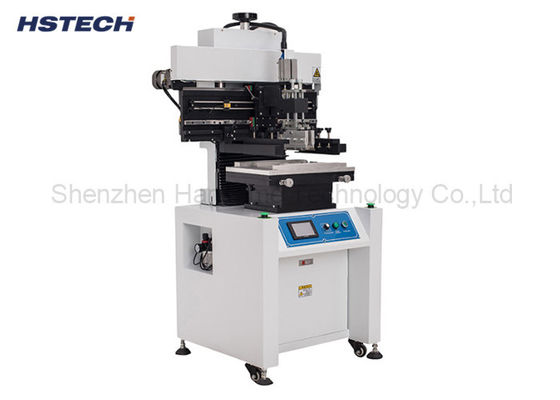

Sistema di controllo PLC AC220V Semi-automatica stampante di pasta di saldatura in acciaio inox
Introduzione
Questa macchina di stampa semiautomatica di pasta di saldatura viene utilizzata all'inizio della linea di produzione SMT, per stampare la pasta di saldatura con raschietto.
Mettere il PCB che deve essere stampato è fissato sul tavolo di posizionamento di stampa,e quindi stampare la pasta di saldatura o la colla rossa corrispondente pad attraverso la maglia di acciaio con le raschiatrici sinistra e destra della macchina da stampa, dopo la stampa, il PCB sarà trasportato alla macchina di selezione e collocazione a valle tramite il trasportatore.
Specificità
| Modello | HS-P224 |
| Nome del prodotto | Macchine per la stampa a stencil semiautomatica |
| Dimensione massima del PCB | 350x280 mm |
| Dimensioni del tavolo di stampa | 500x320 mm |
| Dimensione del telaio dello stencil | 470 x 370 ~ 750 x 550 mm |
| Precisione di stampa | ± 0,02 mm |
| Spessore del PCB | 0.2~2.0 mm |
| Velocità della spazzatura | 0-100 mm/s |
| Precisione di ripetizione | ± 0,02 mm |
| Fornitore di alimentazione | Fase singola, AC220V/110V, 50/60Hz |
| Potenza della macchina | 100 W |
| Pressione dell'aria | 5-7 kg/cm3 |
| Dimensioni della macchina | 900*900*1680 mm |
| Peso della macchina | Circa 300 kg |
Caratteristiche
1La macchina adotta il sistema di controllo PLC.
2. La macchina integrata in unCon un contatore a quattro cifre.
3. struttura verticale, il telaio viene sollevato e abbassato verticalmente da elettricità, guidando la corsa trasversale della testa di stampa a sinistra e a destra dalla guida lineare.
4La cornice dello schermo può essere regolata su e giù per soddisfare l'altezza del differnet.
5. Posizionamento di stencil a quattro punti, la precisione di stampa è di ±0.02mm, telaio flessibile, può utilizzare stencil di dimensioni diverse.
6, la spazzatura può essere regolabile, conveniente per raschiatore in acciaio inossidabile senza piombo, 200-350opzioni.
7, Flessibile PIN dito per posizionare il PCB, può stampare il doppio lato PCB.
8, schermo touch LED può regolare la velocità di raschiatura, anche utilizzare guida lineare di alta qualità HIWIN marchio.
9, il raschiatore sinistra e destra regolazione utilizzare il controllo di convertitore di frequenza, può impostare la velocità di stampa sullo schermo, assicurarsi che la velocità di stampa è costante,poi lo spessore di stampa più uniformemente.
