stampante dello stampino della pasta della lega per saldatura del PWB GKG SMT di 0.4-6mm con la funzione di pulizia del gocciolamento

stampante dello stampino della pasta della lega per saldatura del PWB GKG SMT di 0.4-6mm con la funzione di pulizia del gocciolamento
stampante dello stampino della pasta della lega per saldatura del PWB GKG SMT di 0.4-6mm con la funzione di pulizia del gocciolamento

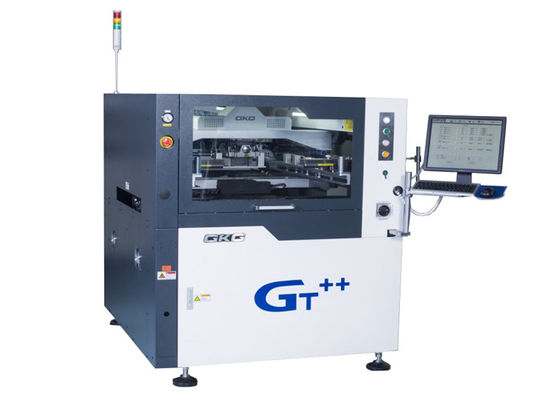

Grande immagine :  stampante dello stampino della pasta della lega per saldatura del PWB GKG SMT di 0.4-6mm con la funzione di pulizia del gocciolamento

Dettagli:
Luogo di origine: La Cina
Marca: GKG
Certificazione: CE,TUV,ROHS
Numero di modello: GT++
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: Pacchetto in legno
Tempi di consegna: 7-15days
Termini di pagamento: T / T, Western Union, MoneyGram
Capacità di alimentazione: 100 insiemi al mese
Descrizione di prodotto dettagliata
Nome di prodotto: Stampatrice automatica dello stampino L'altro nome: Stampatrice automatica della pasta della lega per saldatura
Dimensione del PWB: 50x50~510x510 mm Altezza di trasporto: 900±40mm
Pressione d'aria: ³ di 4-6kgf/cm Spessore del PWB: 0.4-6mm
Peso massimo del bordo: 5Kg Peso della macchina: 1000kg
Evidenziare:

Macchina di riscaldamento della pasta della lega per saldatura

,

Macchina di destra del controllo della pasta della lega per saldatura

Stampatrice dello stampino della pasta della lega per saldatura di GKG SMT con la funzione di pulizia del gocciolamento



Introduzione



La stampatrice automatica della pasta della lega per saldatura di G9+ è una macchina di qualità superiore per l'applicazione di qualità superiore di SMT, la larghezza di GT++ BTB è soltanto 2830mm, può rispondere perfettamente all'esigenza trattata di stampa del passo 03015,2025, dell'alta precisione e dell'alta velocità.



Specificazione



Modello GT++
Dimensione massima del PWB 510x510mm
Dimensione minima del PWB 50x50mm
Spessore del PWB 0.4-6mm
Peso massimo del bordo 5kg
Altezza di trasporto 900±40mm
Lacuna del bordo del bordo 2.5mm
Altezza del bordo 23mm
Direzione di trasporto LA LR, R-L
Velocità di trasporto 1500mm/s massimo, controllo di programma
Metodo di trasporto Una fase
Posizionamento del PWB (metodo di sostegno) Perno/blocchetto magnetico di sostegno/tavola automatica del up-down
Sistema di bloccaggio del PWB
Brevettato sopra la pressione superiore
Pressione del lato
Funzione di adsorbimento
Rottura-fuori della stampa
0-20mm
Modo stampa
uno/due volte
Velocità della stampa
10-200mm/sec
Modo stampa
Un /Twice
Tipo del seccatoio
Lama di gomma del seccatoio di /steel (angolo 45°/55°/60°)
Pressione della stampa 0.5-10kg
Dimensione del fram del modello 470*370mm~737*737mm (20-40thickness)
Sistema di pulizia
Cala del tipo sistema della pioggia di pulizia
Modi asciutti e bagnati di vuoto tre
Pulizia avanti e indietro
FOV DEL CCD
10x8mm
Tipi del segno fiduciario Forma standard del segno fiduciario
Cuscinetto
Foro
Sistema della macchina fotografica Sembri la struttura up/down dell'ottica
Macchina fotografica digitale del CCD
Partita del modello della geometria



Prestazione della macchina



Modello GT++
Ripeti l'accuratezza di posizione ± 12.5um@6, CPK≥2.0
Accuratezza della stampa ± 18um@6, CPK≥2.0
Tempo di ciclo della stampa sec <7.5
Sulla base del sistema di prova dei terzi (CTQ) per verificare la precisione reale di ripetizione di posizione di stampa della pasta della lega per saldatura



Intera specificazione della macchina



Alimentazione elettrica
CA: 220±10%, 50/60HZ, 3.0KW
Pressione d'aria
un ² di 4~6 kgf/cm
Consumo dell'aria
intorno a 5L/min
Temperatura di funzionamento
-20℃~+45℃
Umidità di funzionamento
30%~60%

 Dimensioni della macchina (senza luce della torre)

1240 (L) x 1410 (W) x 1500 (H) millimetri
Peso della macchina
Approssimativamente: verso il 1100 chilogrammo



Caratteristiche



1, sistema digitale del CCD, nuovo sistema ottico totale del percorso, luce circolare uniforme ed alta luminosità della sorgente luminosa coassiale. Con gli entrambi il sistema di sorgente luminosa, luminosità può regolare ad un ciclo infinito, concedente il punto differente del mercato può essere facilmente di riconoscere (punto irregolare compreso del segno) quali stagnatura elettrolitica, la ramatura, la placcatura d'argento, l'aria calda che saldano, FPC e vari tipi di colori differenti del PWB.



2, adeguamento di spessore del PWB di alta precisione, struttura estremamente affidabile con movimento DI X-Y stabile. L'adeguamento manuale gli rende una brezza per accomodare lo spessore differente del PWB.

3, sistema di posizionamento della ferrovia di guida, nuovo divieto staccabile, morsetto flessibile programmabile della ferrovia di guida del modello del lato, specifico a FPC, distorsione del PWB, eseguono un dispositivo di pressione unico del piatto. Con la programmazione di software può allungare automaticamente fuori e disegnare il pickness inalterato posteriore del PWB.

4, nuova progettazione innovatrice della struttura del seccatoio, adottano un sistema completo del seccatoio che migliora la stabilità e la durata della vita lunga.

5, pulizia ad alta velocità dello stampino, struttura di pulizia d'erogazione discendente impediscono con successo l'apertura ostruita (che è sempre la causa di origine per pulizia inefficace) avere luogo. La lunghezza del solvente dispensedcan anche essere easilyamended con controllo del software.

6, nuova interfaccia multifunzionale, semplicità, capiscono chiaramente, utente amichevole. Temperatura e funzione reali del monitor di umidità.

stampante dello stampino della pasta della lega per saldatura del PWB GKG SMT di 0.4-6mm con la funzione di pulizia del gocciolamento 0
