Dispositivo di stampa automatico dello schermo della macchina della pasta della lega per saldatura del sistema di industriale 4,0 MES

Dispositivo di stampa automatico dello schermo della macchina della pasta della lega per saldatura del sistema di industriale 4,0 MES
Dispositivo di stampa automatico dello schermo della macchina della pasta della lega per saldatura del sistema di industriale 4,0 MES

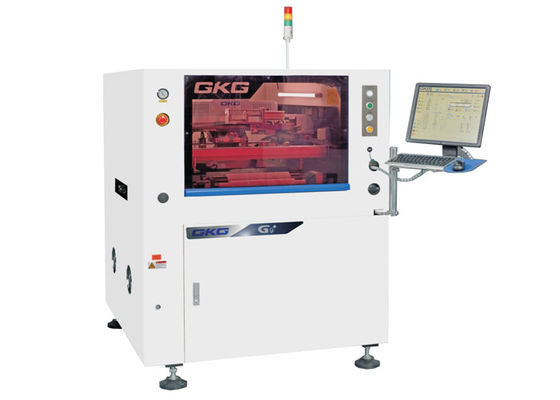

Grande immagine :  Dispositivo di stampa automatico dello schermo della macchina della pasta della lega per saldatura del sistema di industriale 4,0 MES

Dettagli:
Luogo di origine: La Cina
Marca: GKG
Certificazione: CE,TUV,ROHS
Numero di modello: G9+
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: Pacchetto in legno
Tempi di consegna: 7-15days
Termini di pagamento: T / T, Western Union, MoneyGram
Capacità di alimentazione: 100 insiemi al mese
Descrizione di prodotto dettagliata
Nome di prodotto: Macchine per la stampa di pasta di saldatura di fascia alta L'altro nome: stampatrice automatica dello schermo
Dimensione del PWB: 50x50~450x340 mm Altezza di trasporto: 900±40mm
Pressione d'aria: ³ di 4-6kgf/cm Spessore del PWB: 0.4-6mm
Peso massimo del bordo: 5Kg Peso della macchina: 1000kg
Evidenziare:

Macchina di riscaldamento della pasta della lega per saldatura

,

Macchina di destra del controllo della pasta della lega per saldatura

Stampatrice disponibile della pasta della lega per saldatura del sistema 03015 G9+ di industriale 4,0 MES



Introduzione



La stampatrice automatica della pasta della lega per saldatura di G9+ è una macchina di qualità superiore per l'applicazione di qualità superiore di SMT, che può rispondere alle esigenze di processo di stampa di 03015,0.25pitch, di alta precisione e dell'alta velocità.



Specificazione



Modello G9+
Dimensione massima del PWB 450x340mm
Dimensione minima del PWB 50x50mm
Spessore del PWB 0.4-6mm
Peso massimo del bordo 5kg
Altezza di trasporto 900±40mm
Lacuna del bordo del bordo 2.5mm
Altezza del bordo 15mm
Direzione di trasporto LA LR, R-L
Velocità di trasporto 1500mm/s massimo, controllo di programma
Metodo di trasporto Una fase
Adeguamento di larghezza automatico
Interfaccia dell'ingresso/uscita SMEMA
Posizionamento del PWB (metodo di sostegno) Perno/blocchetto magnetico di sostegno/tavola manuale del up-down
Sistema di bloccaggio del PWB
Brevettato sopra la pressione superiore
Pressione laterale
Funzione di adsorbimento
Rottura-fuori della stampa
0-20mm
Modo stampa
uno/due volte
Velocità della stampa
10-200mm/sec
Modo stampa
Un /Twice
Tipo del seccatoio
Lama di gomma del seccatoio di /steel (angolo 45°/55°/60°)
Pressione della stampa 0.5-10kg
Dimensione del fram del modello 470*370mm~737*737mm (20-40thickness)
Sistema di pulizia
Cala del tipo sistema della pioggia di pulizia
Assorbimento di rinforzo di vuoto
Modi asciutti e bagnati di vuoto tre
Pulizia avanti e indietro
FOV DEL CCD
10x8mm
Tipi del segno fiduciario Forma standard del segno fiduciario
Cuscinetto
Foro
Sistema della macchina fotografica Sembri la struttura up/down dell'ottica
Macchina fotografica digitale del CCD
Partita del modello della geometria



Prestazione a macchina



Modello G9+
Ripeti l'accuratezza di posizione ± 12.5um@6, CPK≥2.0
Accuratezza della stampa ± 18um@6, CPK≥2.0
Tempo di ciclo della stampa sec <7.5
Sulla base del sistema di prova dei terzi (CTQ) verifichi la precisione reale di ripetizione di posizione di stampa della pasta della lega per saldatura



Specificazione a macchina di tutto



Alimentazione elettrica
CA: 220±10%, 50/60HZ, 3.0KW
Pressione d'aria
un ² di 4~6 kgf/cm
Consumo dell'aria
intorno a 5L/min
Temperatura di funzionamento
-20℃~+45℃
Umidità di funzionamento
30%~60%

 Dimensioni a macchina (senza luce della torre)

1172 (L) x 1385 (W) x 1530 (H) millimetri
Peso a macchina
Approssimativamente: intorno a 1000Kg



Caratteristiche



1, sistema digitale del CCD, nuovo sistema ottico totale del percorso, luce circolare uniforme ed alta luminosità della sorgente luminosa coassiale. Con sia il sistema di sorgente luminosa, la luminosità può regolare ad un ciclo infinito, concedente il punto differente del mercato può essere facilmente riconosce (punto irregolare compreso del segno) quali stagnatura elettrolitica, la ramatura, la placcatura d'argento, l'aria calda che saldano, FPC che vari tipi di colori differenti del PWB.



2, adeguamento di spessore del PWB di alta precisione, struttura estremamente affidabile con movimento DI X-Y stabile. L'adeguamento manuale gli rende una brezza per accomodare lo spessore differente del PWB.

3, sistema di posizionamento della ferrovia di guida, nuovo divieto staccabile, morsetto laterale flessibile programmabile della ferrovia di guida del modello, specifico a FPC, distorsione del PWB, eseguono un dispositivo di pressione unico del piatto. Con la programmazione di software può allungare automaticamente fuori e disegnare indietro il pickness inalterato del PWB.

4, nuova progettazione innovatrice della struttura del seccatoio, adottano un sistema completo del seccatoio che migliora la stabilità e la durata della vita lunga.

5, pulizia ad alta velocità dello stampino, struttura d'erogazione discendente di pulizia impediscono con successo l'apertura ostruita (che è sempre la causa di origine per pulizia inefficace) avere luogo. La lunghezza di dispensedcan solvente inoltre easilyamended con controllo del software.

6, nuova interfaccia multifunzionale, semplicità, capiscono chiaramente, utente amichevole. La temperatura e l'umidità reali controllano la funzione.
