| Luogo di origine: | La Cina |
| Marca: | GKG |
| Certificazione: | CE,TUV,ROHS |
| Numero di modello: | GLE |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Pacchetto in legno |
| Tempi di consegna: | 7-15days |
| Termini di pagamento: | T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome di prodotto: | Stampante automatica della pasta della lega per saldatura | L'altro nome: | stampatrice automatica dello schermo |
|---|---|---|---|
| Dimensione del PWB: | 50x50~510x510 mm | Altezza di trasporto: | 900±40mm |
| Pressione d'aria: | ³ di 4-6kgf/cm | Interfaccia I/Ov: | SMEMA |
| Evidenziare: | Macchina di riscaldamento della pasta della lega per saldatura,Macchina di destra del controllo della pasta della lega per saldatura |
||
Precisione 01005 0,3 pitch CCD Fotocamera digitale SMT
Introduzione

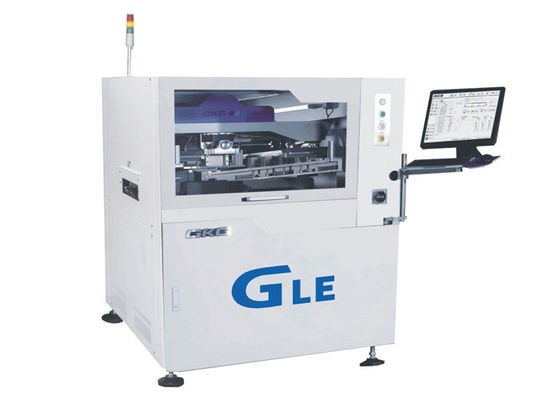

GLE Automatic solder paste printing machine è una macchina di fascia alta per applicazioni SMT su larga scala.0.3 pitch e altre differenze, alta precisione e alta velocità.
Specificità
| Modello | GLE |
| Dimensione massima del PCB | 510x510 mm |
| Dimensione minima del PCB | 50x50 mm |
| Spessore del PCB | 0.4-6 mm |
| Peso massimo della tavola | 5 kg |
| Altezza di trasporto | 900±40 mm |
| Dislivello dei bordi della tavola | 2.5 mm |
| Altezza della tavola | 23 mm |
| Direzione del trasporto | R-R-R |
| Velocità di trasporto | massimo 1500 mm/s, programma di controllo |
| Metodo di trasporto | Una fase |
| Adeguamento di larghezza | automatico |
| Interfaccia I/O | SMEMA |
| Posizionamento dei PCB (metodo di supporto) | Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso |
| Sistema di fissaggio dei PCB |
Patentato sopra la pinza superiore
|
| Clamping laterale | |
| Funzione di assorbimento | |
| Stampa immediata |
0-20 mm
|
|
Modalità di stampa
|
una volta/due volte
|
|
Velocità di stampa
|
10-200 mm/sec
|
|
Modalità di stampa
|
Una volta / due volte
|
|
Tipo di squeegee
|
Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
|
| Pressione di stampa | 0.5-10 kg |
| Dimensione del telaio del modello | 470*370mm~737*737mm |
|
Sistema di pulizia
|
Sistema di pulizia a gocce tipo pioggia
|
| Assorbimento di vuoto rinforzato | |
| Asciutto, bagnato sotto vuoto tre modalità | |
|
CCD FOV
|
10x8 mm
|
| Tipi di marchi fiduciari | Forma standard del marchio fiduciario |
| Pad | |
| Buco | |
| Sistema di telecamere | Struttura ottica di ricerca verso l'alto/basso |
| Telecamera digitale CCD | |
| Corrispondenza del modello geometrico |
Performance della macchina
| Modello | GLE |
| Precisione di ripetizione della posizione | ± 12,5um@6,CPK≥2.0 |
| Precisione di stampa | ±20um@6,CPK≥2.0 |
| Tempo del ciclo di stampa | < 7,5 secondi |
| Sulla base del sistema di prova di terze parti ((CTQ) verificare la precisione di ripetizione della posizione di stampa della pasta di saldatura effettiva | |
Specifica dell'intera macchina
|
Fornitore di alimentazione
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Pressione dell'aria
|
4~6 kgf/cm2
|
|
Consumo d'aria
|
circa 5L/min
|
|
Temperatura di funzionamento
|
-20°C~+45°C |
|
Umidità di esercizio
|
30%~60%
|
|
Dimensioni della macchina(senza luce della torre) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Peso della macchina
|
Circa 1100 kg. |
Caratteristiche
1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jacking di PCB di spessore diverso.
