| Luogo di origine: | La Cina |
| Marca: | GKG |
| Certificazione: | CE,TUV,ROHS |
| Numero di modello: | GSE |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Pacchetto in legno |
| Tempi di consegna: | 7-15days |
| Termini di pagamento: | T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome di prodotto: | Stampante automatica dello stampino | L'altro nome: | Stampatrice della pasta della lega per saldatura |
|---|---|---|---|
| Dimensione del PWB: | 50x50~400x340mm | Altezza di trasporto: | 900±40mm |
| Spessore del PWB: | 0.4~6mm | Interfaccia I/Ov: | SMEMA |
| Evidenziare: | Macchina di riscaldamento della pasta della lega per saldatura,Macchina di destra del controllo della pasta della lega per saldatura |
||

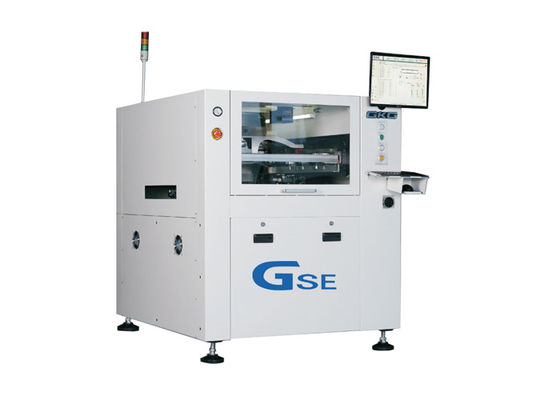

SMT Stensil Printer Solder Paste Stensil Printing Machine Regolazione della larghezza
Specificità
| Modello | GSE |
| Dimensione del stencil | 370x370mm (dimensioni min) |
| 737x737mm (dimensioni massime) | |
| 20-40 mm ((spessore) | |
| Dimensione massima del PCB | 400x340 mm |
| Dimensione minima del PCB | 50x50 mm |
| Spessore del PCB | 0.4-6 mm |
| Fabbricazione a base di PCB | massima diagonale del PCB pari a 1% |
| Altezza di trasporto | 900±40 mm |
| Direzione del trasporto | R-R-R |
| Velocità di trasporto | Max 1500mm/s, può essere regolato |
| Metodo di trasporto | Una fase |
| Adeguamento di larghezza | automatico |
| Interfaccia I/O | SMEMA |
| Posizionamento dei PCB (metodo di supporto) | Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso |
| Sistema di fissaggio dei PCB |
Patentato su fissaggio superiore/passaggio laterale
|
| Testa di stampa |
Due teste di stampa motorizzate indipendenti
|
|
Pressione della spazzatura
|
0.5 ~ 10 kg (controllo del programma)
|
|
Velocità di stampa
|
6-200 mm/sec
|
|
Modalità di stampa
|
Una volta / due volte
|
|
Tipo di squeegee
|
Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
|
|
Sistema di pulizia
|
Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
|
|
CCD FOV
|
8x6 mm
|
| Intervallo di regolazione della macchina |
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
|
| Visione |
Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match
|
Specifica dell'intera macchina
|
Accuratezza di ripetizione della posizione
|
± 0,01 mm
|
|
Accuratezza di stampa
|
± 0,025 mm
|
|
Tempo di ciclo
|
< 8 secondi
|
|
Cambiamento di prodotto
|
vecchio:<3 minuti, nuovo:<5 minuti |
|
Fornitura d'aria
|
4~6 kgf/cm
|
| Fornitore di alimentazione |
AC:220±10%,50/60HZ, 2,5 kW
|
| Metodo di controllo | PC |
| Sistema di funzionamento |
Windows XP/Win7
|
|
Dimensioni della macchina
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
Peso della macchina
|
Circa 1000 kg. |
Caratteristiche
1Stabile e facile da regolare, può regolare rapidamente l'altezza del pin jacking di PCB di spessore diverso.
