Luogo di origine: | La Cina |
Marca: | GKG |
Certificazione: | CE,TUV,ROHS |
Numero di modello: | G5 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Pacchetto in legno |
Tempi di consegna: | 7-15days |
Termini di pagamento: | T / T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 insiemi al mese |
Nome di prodotto: | Stampante automatica dello stampino | L'altro nome: | Stampatrice della pasta della lega per saldatura |
---|---|---|---|
Dimensione del PWB: | 50x50~400x340mm | Altezza di trasporto: | 900±40mm |
Adeguamento di larghezza: | Automatico | Interfaccia I/Ov: | SMEMA |
Evidenziare: | Macchina di riscaldamento della pasta della lega per saldatura,Macchina di destra del controllo della pasta della lega per saldatura |

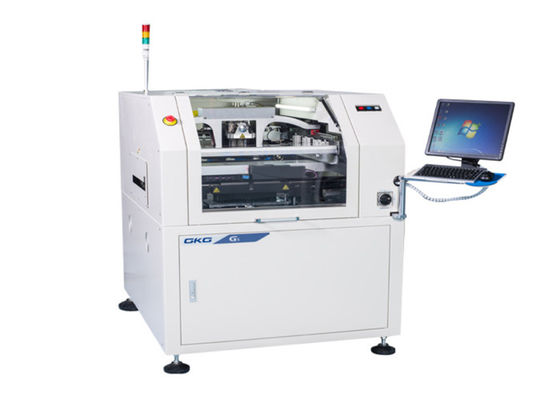

Stampatrice dello stampino della pasta della lega per saldatura della luce GKG SMT della torre di operazione di Windows
Specificazione
Modello | G5 |
Dimensione dello stampino | 370x370mm (dimensione minima) |
737x737mm (dimensione massima) | |
20-40mm (spessore) | |
Dimensione massima del PWB | 400x340mm |
Dimensione minima del PWB | 50x50mm |
Spessore del PWB | 0.4-6mm |
Distorsione del PWB | diagonale massima del PWB di 1% |
Altezza di trasporto | 900±40mm |
Direzione di trasporto | LA LR, R-L |
Velocità di trasporto | 1500mm/s massimo, può essere adeguamento |
Metodo di trasporto | Una fase |
Adeguamento di larghezza | automatico |
Interfaccia dell'ingresso/uscita | SMEMA |
Posizionamento del PWB (metodo di sostegno) | Perno/tavola magnetici di sostegno block/up-down |
Sistema di bloccaggio del PWB |
Brevettato sopra la pressione superiore/pressione del lato
|
Testa di stampa |
L'indipendente due ha motorizzato le testine di stampa
|
Pressione del seccatoio
|
0.5~10Kg (controllo di programma)
|
Velocità della stampa
|
6-200mm/sec
|
Modo stampa
|
Un /Twice
|
Tipo del seccatoio
|
Lama di gomma del seccatoio di /steel (angolo 45°/55°/60°)
|
Sistema di pulizia
|
Assorbimento di vuoto di Ireinforced, asciutto, bagnato, modi di vuoto tre
|
FOV DEL CCD
|
8x6mm
|
La macchina regola la gamma |
X: ± 3mm, Y: ± 7 millimetri, θ: ± 2°
|
Visione |
Sembri la Modello-partita Up/Down dell'ottica Structure/CCD/Geometry
|
Intera specificazione della macchina
Ripeti l'accuratezza di posizione
|
±0.01mm
|
Stampa dell'accuratezza
|
±0.025mm
|
Tempo di ciclo
|
Sec <8
|
Cambiamento del prodotto
|
vecchio:<3 mins=""> |
Dotazione d'aria
|
4~6 kgf/cm
|
Alimentazione elettrica |
CA: 220±10%, 50/60HZ, 2.5KW
|
Metodo di controllo | PC |
Sistema di esercizio |
Windows XP/Win7
|
Dimensioni della macchina
|
1140 (L) x 1364 (W) x 1404 (H) millimetri
|
Peso della macchina
|
Approssimativamente: intorno a 1000Kg |
Caratteristiche
1, adeguamento speciale di GKG che solleva piattaforma con il crick. Stabile e facile regolare, può quicklyadjust il perno che solleva l'altezza con il crick del PWB con spessore differente.
